- 使用“打开”命令从“文件类型”下拉列表中选择“Autodesk Inventor 文件(*.iam, *.idw, *.dwg, *.ipt, *.ipn)”。
- 转至上一个文件夹级别 C:\Users\Public\Documents\Autodesk\Inventor [版本]\tutorial files\Keyboard，然后从文件列表中选择 Keyboard.ipt。单击“打开”以打开该零件文件。

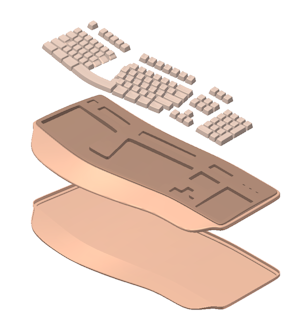

- 完成的键盘零件文件将显示在图形窗口中。旋转零件以查看特征。

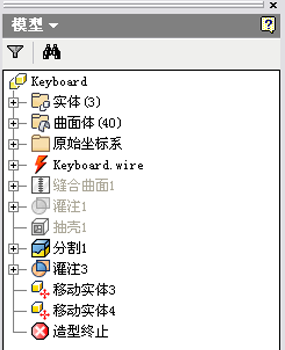

“模型”浏览器中将列出零件文件转换到 Autodesk Inventor 中后对该文件执行的操作。您会看到浏览器中的“Keyboard.wire”节点前显示有过期图标。
该图标指示原始的 Alias Wire 文件自最初转换到 Autodesk Inventor 后已进行了编辑。现在 Autodesk Inventor 零件文件不再同步。
- 单击快速访问工具栏
上的“更新”以加载 Alias 文件的更新版本。在加载 Wire 文件时出现的短暂延迟后，“更新零件文档”对话框将显示若干错误消息。现在，修订的 Alias Wire 文件中丢失了原始 Alias Wire 文件中存在的若干特征。 - 单击“接受”以关闭“更新零件文档”对话框。

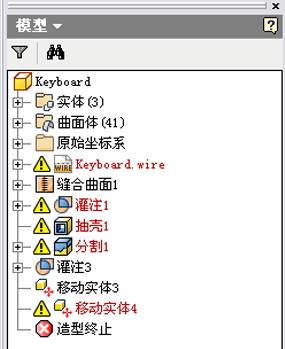

在“模型”浏览器中，“Keyboard.wire”节点以红色字体显示，指示 Alias Wire 文件和 Autodesk Inventor 零件文件不再正确关联。
- 在“模型”浏览器中，在“Keyboard.wire”节点上单击鼠标右键，然后从弹出的关联菜单中选择“更新关联”。当转换数据时出现延迟。完成后，将显示“更新关联”对话框。 注： 现在在图形窗口中显示两个半透明的视图。左侧的视图包括 Wire 文件中的信息。右侧的视图中显示了 Autodesk Inventor 中更新的信息。
“工具”图层名称显示在“更新关联”对话框顶部的下拉列表中。
该对话框具有两个列表并且在两个列表下方显示有颜色图例。如果颜色图例中的颜色与显示在您屏幕上的颜色略微有些不同，请不要担心。这是因为颜色图例取决于正在使用的 Autodesk Inventor 颜色方案。
左侧的列表显示来自 Alias 的曲面名称。相应的 Autodesk Inventor 曲面名称显示在右侧。底部的四个状态按钮从左到右分别标为“匹配的”、“孤立的”、“更新的”和“已删除”。在右侧的“键盘零件文件”列表中，您会看到曲面“Cavity_3_Bottom”和“Cavity_3_Sides”是孤立的。编辑原始的 Alias Wire 文件后，两个曲面不再存在于 Autodesk Inventor 零件文件中。孤立的曲面名称始终显示在右侧的列表顶部。必须删除这些曲面。
注： 有多种方法可删除这两个曲面。可以分别选择它们，也可以按住 Ctrl 键将它们都选中。选中曲面后，单击对话框右上方的“X”来删除它们。或者，当亮显曲面名称时单击鼠标右键，并从关联菜单中选择“删除”。 - 从右侧的“零件文件”列表中删除“Cavity_3_Bottom”和“Cavity_3_Sides”。删除的曲面名称现在在列表中以不同颜色显示。您可以看到图像窗口中一致的颜色更改。
- 接下来，从对话框顶部的图层名称下拉列表中选择“实体”图层。
注意来自 Alias 实体图层的四个曲面是孤立的。在该实例中，曲面仍存在于两个模型中，但是它们已发生重大变化并且必须匹配。
- 若要匹配孤立的曲面，请从左侧的“实体导入文件”列表中选择“Body_Fillet_A”。然后从右侧的“实体零件文件”列表中选择“Body_Fillet_A”。现在单击位于图层下拉列表右侧的“匹配”命令“=”。 注： 还可以在曲面名称亮显时通过单击鼠标右键并从关联菜单中选择“匹配”来匹配两个曲面。
文件列表中的两个曲面名称将更改颜色并在图形窗口中也以同一颜色显示。
- 对 Body_Fillet_B 和其他两个曲面重复匹配过程。确保从列表中选择每对曲面名称后选择“=”（“匹配”命令）。
- 在所有的四个曲面匹配后，单击“确定”以退出“更新关联”对话框。

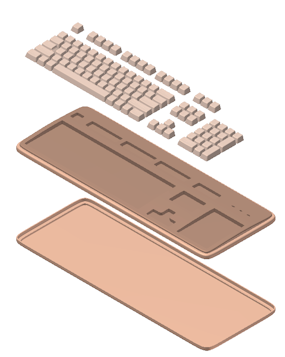

曲面之间的关联更新会导致短暂延迟。完成后，Autodesk Inventor 零件文件会显示在图形窗口中，以反映在编辑的 Alias Wire 文件中所做的更改。
还显示“更新关联”对话框，声明无法构建 Stitch Surface4。因为删除了用于创建 Stitch Surface4（Cavity_3_Bottom 和 Cavity_3_Sides）的两个曲面，因此显示该错误消息。
- 单击“接受”以关闭“更新关联”对话框。

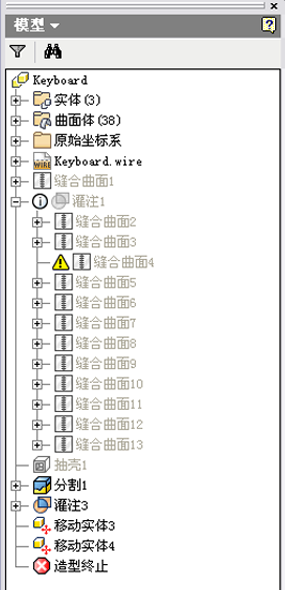

- 在“模型”浏览器中，展开“Sculpt1”节点，会看到“Stitch Surface4”旁边的图标。
- 尽管不必要，但如果您想要将该节点从“模型”浏览器中删除，您仍可在该节点上单击鼠标右键，并从弹出的关联菜单中选择“删除”。若要删除“Sculpt1”节点旁边的图标，请在“Sculpt1”上单击鼠标右键，并从弹出的关联菜单中选择“编辑特征”。当显示“灌注”对话框时，单击“确定”以关闭对话框，并重建灌注特征。
- （可选步骤）在“模型”浏览器中，移动“Move Body3”上方的“造型终止”标记以查看未分解表达中的修订的键盘。
- 请勿保存 Keyboard.ipt。
