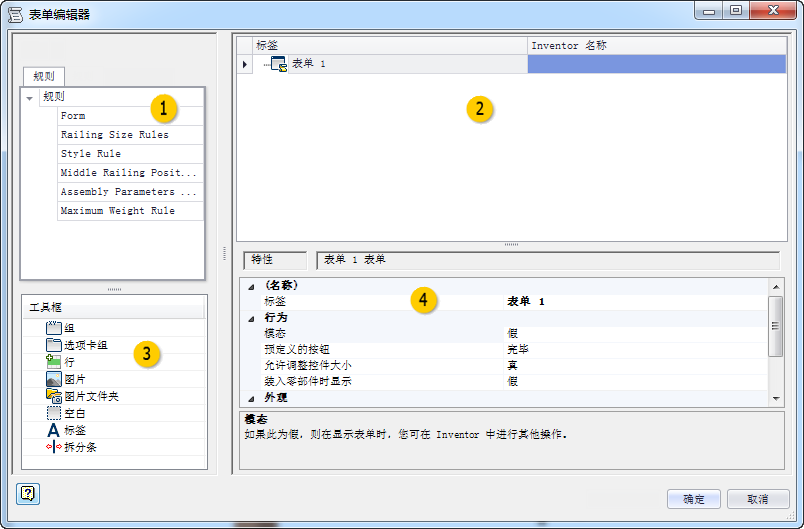

“表单和规则编辑器”对话框

添加或编辑用于从 iLogic 浏览器启动表单和触发规则的控件。

访问：	在 iLogic 浏览器的空白区域单击鼠标右键，然后单击“编辑”。

规则

将规则拖放到表单设计树中，以在 iLogic 浏览器上添加按钮。使用此按钮可以触发该规则。

表单设计树

在表单设计树区域中设计 iLogic 浏览器。

• 将规则和工具箱项目拖放到表单设计树中，以设计和组织 iLogic 浏览器。
• 在标签中单击可编辑文本。
• 亮显项目可在特性区域中定义特性。

工具箱

将项目拖放到表单设计树。

	表单	添加空白用户界面表单。使用“表单编辑器”对话框自定义表单。
	分组	对 iLogic 浏览器上的项目进行分组。各组周围都有边框，并且可收拢。
	选项卡组	在 iLogic 浏览器内创建选项卡式组。
	行	创建行以便横向组织控件。默认情况下，控件是纵向组织的。
	空白空间	在“iLogic 浏览器”选项卡上添加空白空间。
	标签	在“iLogic 浏览器”选项卡上添加文字标签。
	拆分条	在“iLogic 浏览器”选项卡上添加可调整尺寸的拆分条。

特性

为表单设计树中的亮显项目定义特性。特性会因选定的项目而不同。

启用参数名称	定义 Inventor 真/假参数的名称。若要启用此控件，请设定为“真”。
字体	定义该控件的字体。
内容的字体	定义此表单或组内控件的字体。
图像	定义要显示在该控件内的图像文件。
标签	定义表单中此元素的显示文本。
最大宽度	定义该控件的最大宽度。该数字指示以指定字体显示的字符数。
最小宽度	定义该控件的最小宽度。该数字指示以指定字体显示的字符数。
单击时的操作	定义单击该按钮时有何作用。从选项列表中进行选择。
显示图框	如果设置为“真”，将显示控件周围的所有图框。
显示文本	如果设置为“真”，标签文本将显示在按钮上。若要在按钮上仅显示图片，请设定为“假”。
内容的文本位置	定义此表单或组内控件的文本位置。
工具提示	定义光标悬停在控件上方时显示的工具提示文本。
视觉样式	定义表单的视觉样式或皮肤。从选项列表中进行选择。
