将曲线约束为垂直

垂直约束使所选线、曲线或椭圆轴互成 90 度角。

1. 在功能区上，单击 “草图”选项卡 “约束”面板 “垂直约束” 。
2. 单击第一条直线、曲线或椭圆轴。
3. 单击第二条直线、曲线或椭圆轴。
4. 继续放置垂直约束，或执行以下一种操作以停止：
   • 单击鼠标右键，然后选择“完成”。
   • 按 Esc 键。
   • 选择其他命令。

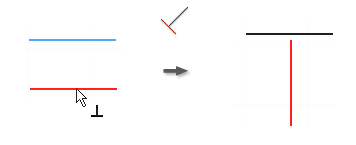

演示如何创建垂直约束

演示如何创建垂线

注： 要对样条曲线添加垂直约束，约束必须应用于样条曲线和其他曲线之间的端点处。
