创建用于折弯成型输出的钣金放样

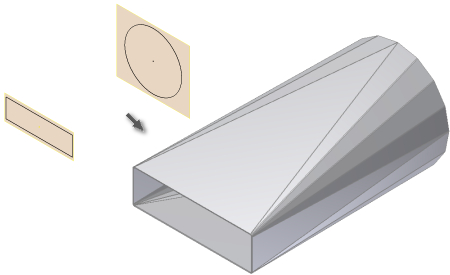

与平滑的冲压成型钣金放样输出不同，“折弯成型”输出选项会生成完全由平面和圆柱折弯名组成的过渡形状。Autodesk Inventor 支持需要选择两个草图截面轮廓作为输入的折弯成型输出选项，以及其他控制得到的面的选项。

1. 在功能区上，单击 “钣金”选项卡 “创建”面板 “钣金放样” 。将显示“钣金放样”对话框。
2. 在图形窗口中，单击定义钣金放样的第一个截面轮廓的可见草图几何图元。
3. 在图形窗口中，单击定义钣金放样的第二个截面轮廓的可见草图几何图元。如果在对话框中选中“启用/禁用特征预览”，则会预览钣金放样结果。
4. 在“钣金放样”对话框的“形状”选项卡上，可以选中“收敛”以强制将折弯中心线聚合到某个点。
5. （可选）选择替换的面控制并输入相应的控制值。
6. （可选）指定与激活的钣金规则中定义的折弯半径不同的折弯半径值。
7. 在“展开选项”选项卡上，可以指定与激活的钣金规则中定义的展开规则不同的展开规则。
8. 单击“确定”创建钣金放样并关闭对话框。

注意：	可以随时单击“取消”以放弃任何输入并关闭“钣金放样”对话框。 使用“冲压成型”或“折弯成型”输出选项创建了钣金放样特征后，便不能再编辑该特征的输出选项。可以删除该特征而不删除草图截面轮廓，根据需要，还可以使用替换输出类型重新创建该特征。
