钣金放样凸缘特征允许使用两个截面轮廓草图定义形状。草图几何图元可以表示钣金材料的内侧面或外侧面。还可以表示材料中间平面。通常，封闭的截面轮廓最易于定义过渡形状的两端。以下类型的设计在通常情况下可以轻松地辨认：管道安装、通风管盖和任意数量的容器形状。
在添加钣金接缝特征后，在任一端使用封闭的截面轮廓草图创建的钣金放样特征可以轻松地展平。
Autodesk Inventor 支持将钣金放样特征输出到平滑的冲压式模型，或能使用折弯成型的直折弯生产的模型。
钣金放样示例
下图显示了钣金放样特征的各种输入和输出选项的示例。
注： 在钣金放样特征的任一端使用的开放或封闭截面轮廓中不支持样条曲线。

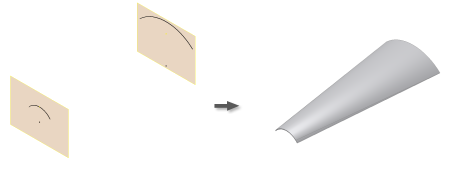

相似的开放截面轮廓 - 冲压成型输出

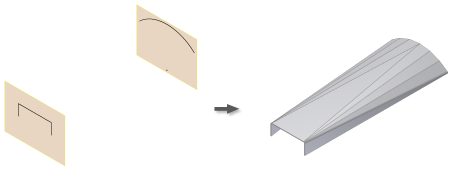

相异的开放截面轮廓 - 折弯成型输出

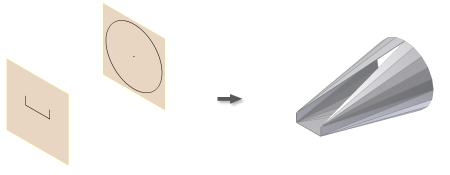

封闭到开放截面轮廓 - 折弯成型输出

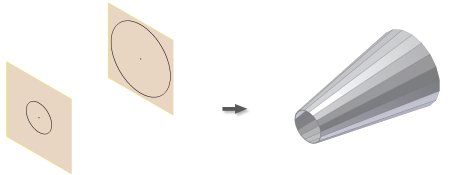

环形封闭截面轮廓 - 折弯成型输出
环形封闭截面轮廓 - 冲压成型输出

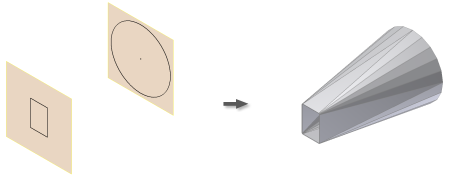

环形到尖角矩形封闭截面轮廓 - 折弯成型输出

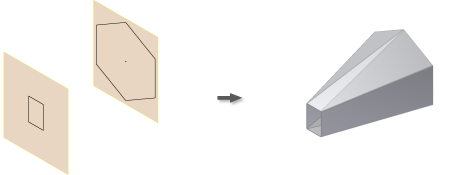

多边形到尖角矩形封闭轮廓 - 冲压成型输出

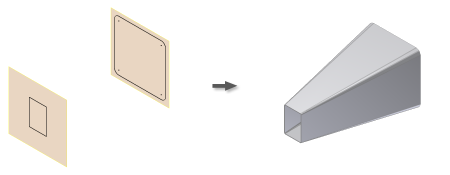

半径角到尖角矩形封闭截面轮廓 - 折弯成型输出

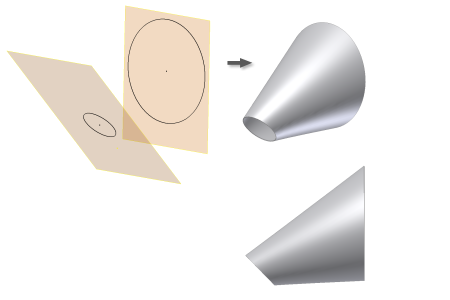

非平行环形封闭截面轮廓 - 冲压成型输出

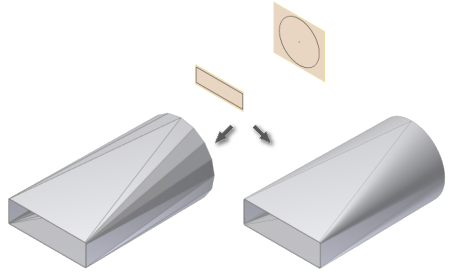

注： 右下角的图像显示了从垂直于草图平面的方向查看时显示的钣金放样。
