阵列孔

1. 在功能区上，单击 “钣金”选项卡 “阵列”面板 “矩形” 。
2. 选择该孔作为要阵列的特征。

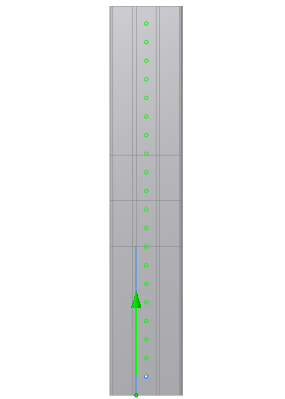

3. 单击“方向 1”按钮，然后选择竖直边和方向，如图所示：

4. 为孔总数输入值 20，为每个孔之间的距离输入值 25 mm。
5. 单击“确定”创建穿越两个展开的旋转面的孔阵列，并关闭“矩形阵列”对话框。

接下来，添加两个重新折叠特征以使展开模型返回至折叠或旋转状态。
