- 在功能区上，单击
“钣金”选项卡
“草图”面板
“创建二维草图”

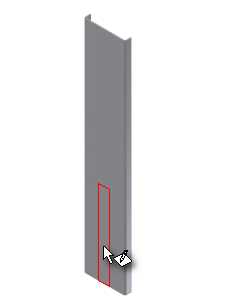

，或单击鼠标右键并从标记菜单中选择“二维草图”。然后选择如下图所示的面。
- 如有必要，使用 ViewCube 或“观察方向”命令调整视图方向，以便您直视该草图。
- 单击
“草图”选项卡
“绘制”面板
“点”
。拖放到投影的原点上方，然后向上拖拽。您应该看到一条虚线，表示您要放置的点与原点对齐。
- 单击以放置该点。
- 单击
“草图”选项卡
“约束”面板
“尺寸”
，或单击鼠标右键并从标记菜单中选择“通用尺寸”。现在，在该点和展开零件的底边之间放置 25 mm 的尺寸。
- 完成草图并退出草图环境。
- 单击
“钣金”选项卡
“修改”面板
“孔”
，然后在草图点上放置 5 mm 直径的孔，终止方式为“贯通”。
接下来阵列该孔。
