从零件内部去除材料,创建一个具有指定厚度的空腔。可以去除选定的面以形成开放的抽壳。
功能区:
“三维模型”选项卡
“修改”面板
“抽壳”
指定相对于零件面的抽壳边界。
向零件内部偏移壳壁。原始零件的外壁成为抽壳的外壁。
向零件外部偏移壳壁。原始零件的外壁成为抽壳的内壁。
向零件内部和外部以相同距离偏移壳壁。零件的厚度将增加抽壳厚度的一半。
选择要删除的零件面,保留剩余的面作为壳壁。
单击零件以将其激活,然后选择要去除的面。要取消选择某个面,请按住 Ctrl 键并选择该面。
选定面被去除。厚度应用到其余的面以创建壳壁。如果没有选择要去除的零件面,则抽壳空腔会完全封闭在零件内。

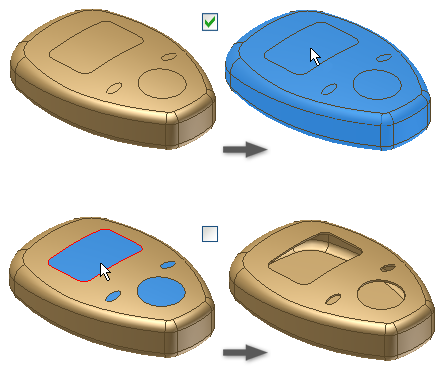

启用或禁用自动选择多个相切连续面。默认设置为“开”。清除该复选框可允许选择单个相切面。
在多实体零件文件中选择参与实体。如果该零件只包含一个实体,则该选项不可用。
指定要均匀应用到壳壁的厚度。未选中进行删除的零件曲面将成为壳壁。若要使用参数表中的厚度值,请亮显框中的值,然后单击鼠标右键,以剪切、复制、粘贴或删除该值。
如果不存在精确方式,在计算抽壳特征时,允许与指定的厚度有偏差。精确方式可以创建抽壳,该抽壳中,原始曲面上的每一点在抽壳曲面上都具有对应点。这两点之间的距离就是指定的厚度。
选择是否允许使用近似方式,然后单击箭头以从列表中选择偏差类型。单击一个命令以选择一个计算选项。
平均 将偏差分为近似指定的厚度。
不要过薄 保留最小厚度。偏差必须大于指定的厚度。
不要过厚 保留最大厚度。偏差必须小于指定的厚度。
使用可以花费最短计算时间的公差进行计算。
使用指定的公差进行计算。可能需要相当长的计算时间。单击该命令,然后指定公差。
用户可以忽略默认厚度,而对选定的壁面应用其他厚度。在行中单击以激活,然后选择面。
显示应用新厚度的所选面个数。
为选定的面设置新厚度。
删除一行将使壳壁重设为默认厚度。
