在 Inventor 零件和部件环境中，“孔”命令可以创建具有自定义螺纹和孔底类型的沉头孔、倒角孔、沉头平面孔和钻孔，以满足几乎所有设计要求。可以指定简单孔、螺纹孔、锥螺纹孔或配合孔。也可以包含 Inventor 附带的螺纹数据电子表格 (thread.xls) 中的螺纹类型。
-
单击功能区上“模型”选项卡
“修改”面板 “孔”，或按 H 键调用“孔”命令。您也可以从标记菜单中选择“孔”命令。图形窗口中将以收拢状态显示“孔”对话框。 - 选择零件后部的顶面。图形窗口中将显示孔小工具栏。如果小工具栏遮挡住模型顶面上的拾取位置，请通过值输入框左侧的夹点按钮选择小工具栏，然后将其移动到其他位置。
- 仔细观察在顶面上拾取的点。孔中心周围的环形操纵器表示孔的直径。使用鼠标单击环形，它将变为金色。尝试拖动金色环形操纵器来增加和减小孔的直径。
- 拾取点中心处的球形操纵器表示孔的中心位置。使用鼠标单击球体，它也将变为金色。尝试拖动金色球形操纵器来动态放置孔位置。
对于此练习，我们将选择合适的边并输入彼此之间所需的距离来实现精确的线性放置。
- 单击矩形的内部边。
- 在值输入框中输入 5，然后按 Tab 键锁定水平尺寸。
- 接下来，单击亮显面的外部边。
- 在值输入框中输入 19，然后按 Tab 键锁定竖直尺寸。

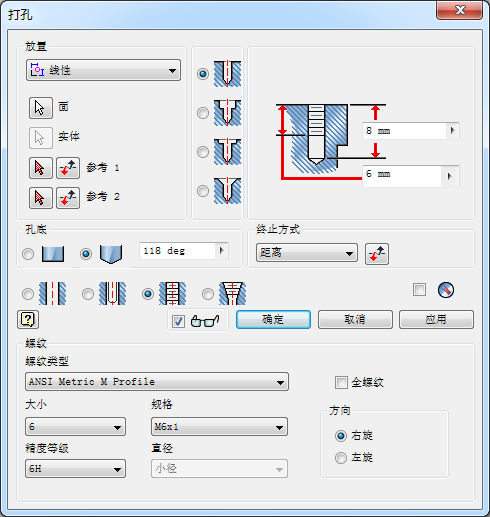

- 使用“孔”对话框，输入以下值创建 M6x1 - 6H 公制螺纹孔，螺纹深度为 6 mm：
螺纹深度 6 mm 孔底 118 deg 终止平面 距离 孔类型 螺纹孔 螺纹类型 ANSI 公制螺纹规格 尺寸 6 标号 M6x1 类别 6H “方向” 右旋 “孔”对话框将如图所示。
- 单击“确定”按钮关闭对话框，创建螺纹孔并结束命令。
注： 您可能需要稍微放大显示内容，以使更容易地选择操纵器。
新特征“孔 1”已添加到“模型”浏览器中。
