圆角和外圆角是内圆化/外圆化零件的内部/外部拐角或特征的已装入特征。“圆角”命令可创建以下类型的圆角：
- 边圆角是基于选定边创建的圆角。圆角的半径可以是常量，也可以是变量，圆角可以具有不同的大小和连续性（相切或平滑 G2）。可以在一项操作中创建所有类型的圆角。在同一次操作中创建的不同大小的所有圆角和外圆角将成为单个特征。
- 面圆角是在两个面或面集之间创建的圆角。面不需要共享一条边。任何小型边和不规则几何图元都通过圆角过渡。
- 全圆角是与三个相邻面或面集相切的变半径圆角。中心面集由变半径圆角取代。
现在，我们使用直接操纵创建简单的边圆角。

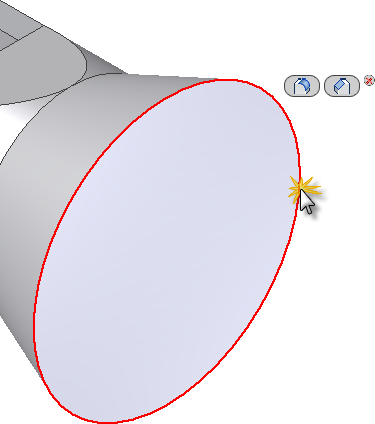

- 单击零件的大直径的环形边。
- 显示的小工具栏可提供“圆角”（第一个按钮）和“倒角”（第二个按钮）命令选项。
- 单击“圆角”按钮，将显示“圆角”小工具栏。 注： 虽然本练习中不会描述每个小工具栏组件，但建议您查看 Inventor 帮助中的“圆角”主题。
- 鉴于本教程的目的，我们只需考虑小工具栏的以下四个组件：
- 值输入框 - 用于在值输入字段中输入圆角半径。
- “确定”按钮 - 由绿色复选标记指示，单击“确定”按钮可创建圆角并终止命令。
- “应用”按钮 - 由绿色“+”指示，“应用”按钮让您可以在不退出“圆角”命令的情况下应用一个或多个边圆角。
- “取消”按钮 - 由红色“X”指示，“取消”按钮可取消“圆角”命令。将不创建任何圆角。
- 尝试在环形边上前后拖动金色的距离箭头操纵器。请注意观察，圆角半径是如何实时增加和减小的。

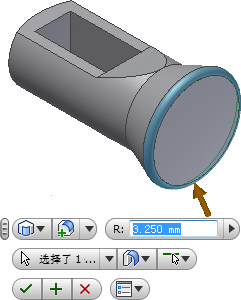

- 拖动操纵器直至值输入框中显示 3.250 mm，或者通过键盘输入值 3.25。
- 单击“确定”按钮创建圆角，并退出该命令。
新特征“圆角 1”已添加到“模型”浏览器中。
