栅格孔特征

栅格孔特征用于在零件的薄壁上创建孔或缺口从而为内部零部件提供空气流。

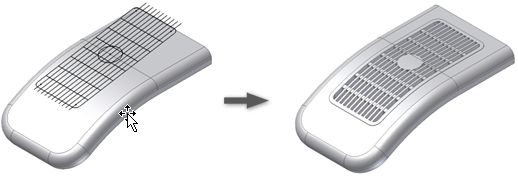

通过在零件的曲面上投影一个或多个二维草图的阵列来创建栅格孔特征。

用于定义栅格孔几何图元的阵列是：

• 外部轮廓：必须是封闭的草图。限制栅格孔的范围。通常外部轮廓在零件曲面的偏移处扩展。

• 内部轮廓：填满材料的区域，通常在栅格孔中心处。内部轮廓通常与抽壳的厚度相同。其必须是封闭的草图。

• 加强筋：一个填充栅格孔区域的阵列。加强筋的外部面相对于外部轮廓外部面是表面齐平或稍微嵌入的。

• 加强肋：一个二级阵列，通常添加它来增加加强筋的硬度。


外部轮廓投影（加上外部轮廓周围 10% 的公差带）必须完全在零件曲面内。在外部轮廓投影内不允许任何材料间隙（孔）。下图所示实例：

	栅格孔成功。栅格孔外部轮廓投影的外部轮廓保留在目标实体内部，可以有 10% 公差。
	栅格孔未进行计算。栅格孔外部轮廓投影的外部轮廓不会全部包括在目标实体内。
	栅格孔不会进行计算。栅格孔外部轮廓投影的外部轮廓与目标实体的边缘过于接近（距离公差在 10% 以内）。

外部轮廓草图是建立栅格孔时的唯一强制元素。栅格孔特征的缺口区域在对话框的“通风面积”部分和在参考参数中报告。通风面积不会考虑可选拔模斜度。
