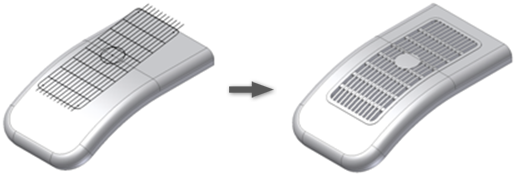

使用包含在一个或多个二维草图中的各种阵列创建栅格孔特征。
访问
功能区：
“三维模型”选项卡
“塑料零件”面板
“栅格孔”
外部轮廓
指定栅格孔的封闭范围。
截面轮廓 一个平面的封闭截面轮廓。外部轮廓截面轮廓的选择暗含确定栅格孔方向为沿截面轮廓平面法向从截面轮廓形心到零件最近点的方向。构建栅格孔需要外部轮廓截面轮廓。
实体 用于选择目标实体。

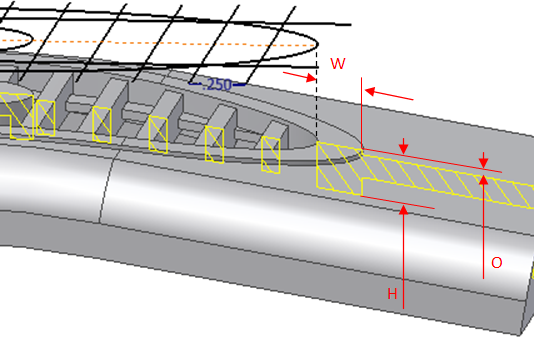

参数为：
-
W：“边界”“厚度”
-
H：“边界”“高度”
-
O：相对于零件曲面边界顶面的外部高度偏移

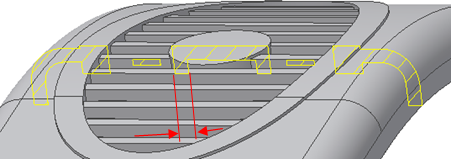

内部轮廓
填满材料的区域，通常在栅格孔中心处。内部轮廓通常与抽壳的厚度相同。
截面轮廓 一个平面的封闭截面轮廓。该平面必须与外部轮廓平面平行（截面轮廓可与外部轮廓属于同一草图）。如果没有选中截面轮廓，则不显示内部轮廓。不需要在外部轮廓截面轮廓处修剪内部轮廓截面轮廓。该操作由特征本身自动执行。
内部轮廓将厚度作为唯一参数。其上限和下限对应于外部轮廓的顶面和底面。在内部轮廓的截面轮廓处修剪加强筋和加强肋。

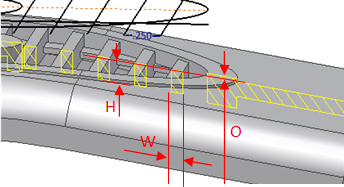

加强筋
填充栅格孔区域的一组曲线。加强筋的外部面相对于外部轮廓的外部面是表面齐平或稍微嵌入的。
截面轮廓 一个或多个开放或封闭的截面轮廓，属于与外部轮廓截面轮廓（可与外部轮廓属于同一草图）平行的平面上的相同草图。截面轮廓是加强筋的中心要素。不需要在外部轮廓截面轮廓处修剪它们。该操作由特征本身自动执行。
参数为：
-
W：“加强筋”“厚度”
-
H：“加强筋”“高度”
-
O：边界外部面开始的加强筋顶部偏移
加强筋可在目标实体的内部面内延伸。

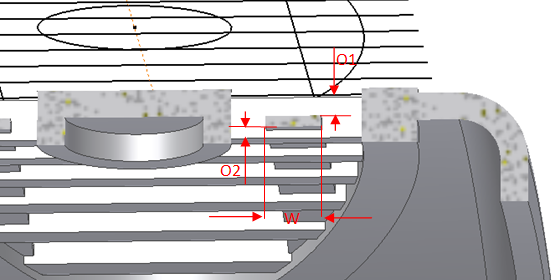

加强肋
一组二级曲线，通常添加其来增加加强筋的硬度。
截面轮廓 一个或多个开放或封闭的截面轮廓，属于与外部轮廓截面轮廓（可与外部轮廓属于同一草图）平行的平面上的相同草图。截面轮廓是加强肋的中心要素。不需要在外部轮廓截面轮廓处修剪它们；该操作由特征本身自动执行。
参数为：
-
O1：从加强筋的顶面开始的顶部偏移
-
O2：从加强筋的底面开始的底部偏移
-
W：“厚度”

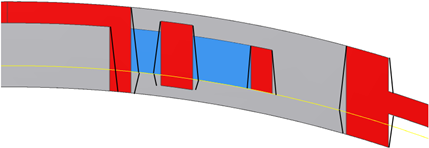

拔模
栅格孔的拔模斜度仅需要两个参数：
- 拔模斜度（无标记）。
- （可选）从分离表面的外部轮廓外部开始的偏移。
如果输入拔模斜度，则软件选择“最佳实践”拔模配置。如果定义分离元素（作为从分离表面的外部轮廓外部面开始的偏移），则在没有验证可制造性的情况下相应地造型拔模。
“最佳实践”拔模如下定义：
- 尽可能远地从由外部轮廓截面轮廓的位置定义的“外部”处分离（以最小化分模线的美感破坏程度）。
- 最小化双拔模（以简化制造）。
- 中立始终与每个元素的“外部”面重合（在栅格孔的可见零件上拥有公称尺寸）。
实际上，分离元素是外部轮廓内部面或是加强肋的内部面。

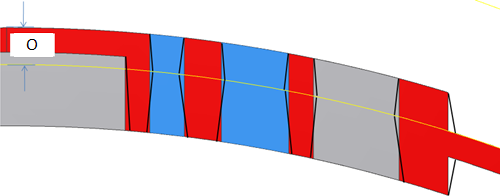

或者，您在从外部轮廓外部面开始的给定偏移 O 处将分离元素定义为零件曲面（在应用栅格孔前）。通过更改偏移量，您可以在所需位置定义分离元素。外部面保持中立。
