在线束部件中创建导线和电缆。
在开始创建线束对象（例如导线和电缆）之前，可以先设置若干默认配置选项以进行正向创建。在“线束设置”对话框中设置默认选项。
- 如果线束部件 1 尚未激活，请将其激活。
- 在“线束部件 1”上单击鼠标右键，然后选择“线束设置”。
- 在“常规”选项卡上，检查关注的设置，并确保选中“将曲面用于所有线束段和导线”（该选项默认是选中的）。创建和编辑时选择此设置可以缩短处理时间。若要使用实体表示线束段和导线，请清除该复选框。
- 在“导线/电缆”选项卡的“自然曲率”下，选择“不具有自然曲率”
，以在线束部件中将导线显示为直线。 - 单击其他选项卡并检查各种设置。
- 单击“确定”。
手动插入导线和电缆。
- 在“三维布线”选项卡的“创建”面板上，单击“创建导线”。
- 在“创建导线”对话框中，接受默认的导线 ID（导线 1）。导线 ID 的表示方法是“导线”后加上一个从 1 开始的递增数字。
- 从导线列表中选择要插入的导线：
- 对于“类别”，请选择“常规”。
- 对于“名称”，请选择“22AWG-GRN”。

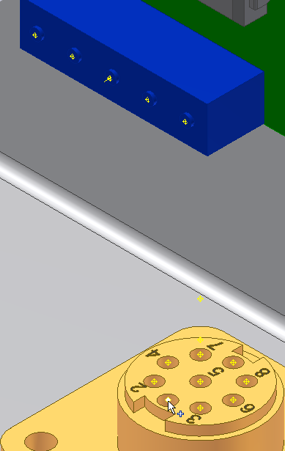

- 若要开始导线，请选择“接点 1”。在零件 360124 的接点上移动光标。当工具提示显示为“U3 接点 1”时，请单击该工作点。如果您打开了动态提示，则工具提示中会提供其他信息。

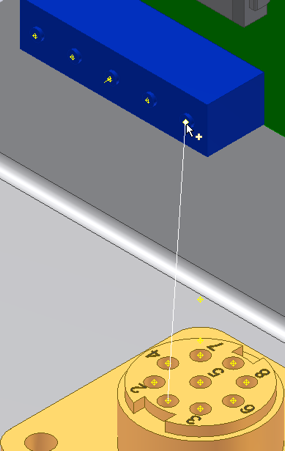

注： 若要关闭动态提示，请在“工具”选项卡上单击“应用程序选项”。在“常规”选项卡上，清除复选框“显示命令提示(动态提示)”。 - 若要结束导线，请选择“接点 2”。将光标移动到零件 LTP 的接点上。当工具提示显示为“J12 接点 1”时，请单击该工作点。

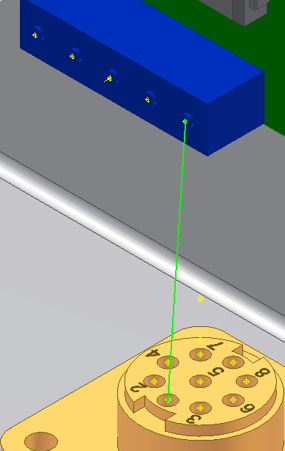

- 若要创建导线，请单击“应用”。导线被创建为中心线还是渲染图，要取决于显示设置。默认情况下，显示内容设定为导线和电缆的中心线。
- 在“创建导线”对话框中，单击“取消”退出。
- 添加第二条导线之前，请访问线束部件 1 的“线束设置”对话框。将导线或电缆的自然曲率设置更改为“具有自然曲率”。

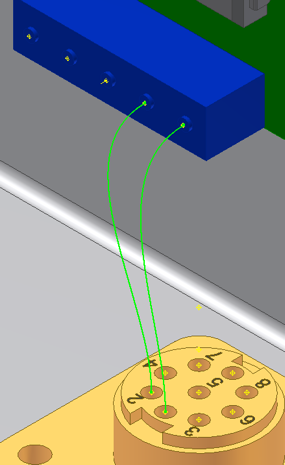

- 再添加一条导线，以将 U3 接点 2 连接至 J12 接点 2。 注： 如果导线仍绘制为直线，请返回并重新编写连接器。自然曲率仅在编写后的连接器之间显示，因为编写过程会定义向外方向。
- 单击“完成三维布线”退出三维布线环境。当展开 Harness Assembly1 下的“导线”文件夹时，可以在浏览器中查看添加的导线。
