在两个连接器之间创建和编辑带状电缆。
- 在“装配”选项卡上单击“装入零部件”。放置 ribbon_cable_connector.ipt 的一个引用。该连接器已进行编写，因此它是一个有效的带状电缆选项。

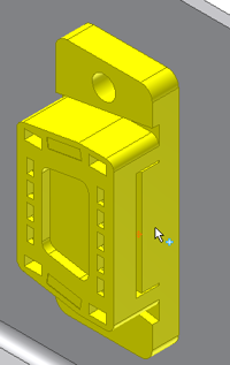

- 使用配合约束将该带状电缆连接器约束到内螺纹管接头连接器。确保该带状电缆连接器的最终位置如图所示。
- 在浏览器中激活“带状电缆”。
- 在“三维布线”选项卡上，单击“创建带状电缆”。
- 确保在对话框中将“名称”设为 28AWG_10con。
- 如下所示选择起始连接器。确保将“起始接点”设为 1。
- 选择结束连接器。确保将“起始接点”设为 1。
- 单击“确定”。系统将在两个连接器之间绘制一条样条曲线，并显示带状电缆的预览。您仍处在样条曲线创建模式下。
注：- 如果连接器的位置和方向妨碍带状电缆连接连接器，则不显示带状电缆要素的预览。
- 若要控制带状电缆的渲染方式，请单击 “三维布线”选项卡
“可见性”面板 “渲染图显示”或“中心线显示”。该示例使用“渲染图显示”。
- 向用于指定折叠位置的样条曲线添加点。选择外壳表面（在起始连接器附近）来定位第一个点。
- 向用作控制点的样条曲线添加点以编辑电缆扭曲。选择外壳表面（在结束连接器附近）来定位第二个点。
- 单击鼠标右键，然后选择“完成”。
- 在创建的第一个样条曲线点上单击鼠标右键，然后选择“创建折叠”。
附着到该点的指示器将提供有关折叠方向的反馈信息。请参考该指示器将折叠与模型几何图形对齐。
- 在“创建折叠”对话框中，选择“轴”。
此控件可以指定指示器的轴部分的方向。在连接器上选择直边或平面。如果您选择边，则轴与该边平行对齐。如果您选择平面，则轴与该面垂直对齐。
- 选择箭头按钮。
此控件可以指定指示器的箭头部分的方向。选择边或面。请确认指示器是下图中显示的样子。
- 确保选中“单折”。
- 单击“确定”。添加到带状电缆的单折将导致直角方向的变化。
注： 样条曲线上将自动添加两个点，以完整定义折叠几何图元。添加的点不可编辑。这些点的位置是作为带状电缆的大小及折叠方向的副产物自动确定的。 - 根据第一个样条曲线点的位置，该折叠可能没有与接点行中心横向对齐。在此示例中，第一个样条曲线点移动到该行的一侧。如果不接受折叠的横向偏移，请使该样条曲线点与接点行中心对齐。
- 在折叠点上单击鼠标右键，然后选择“三维移动/旋转”。
- 在“三维移动/旋转”对话框中，单击“重定义对齐或位置”。
- 选择空间坐标轴球体，然后在连接器上选择工作点。空间坐标轴将重新定位到该工作点。
- 选择绿色箭头，并将空间坐标轴沿 Y 轴方向拖动大约 0.9 英寸。或者，可以单击绿色箭头，然后在“三维移动/旋转”对话框的 Y 控件中输入 0.9。
- 选择蓝色箭头，并将空间坐标轴从其当前位置开始拖动大约 -0.3 英寸（沿负方向的 0.3 英寸）。
- 单击“应用”。带状电缆折叠将进行调整，并且“三维移动/旋转”对话框保持打开状态。如果单击“确定”，折叠将进行调整，并且对话框将关闭。
单击“应用”或“确定”后，使用“撤消”取消执行“三维移动/旋转”命令的结果。
- 在该示例中，带状电缆会干涉第二个中间样条曲线点周围的外壳。使用“三维移动/旋转”移动该点，以使带状电缆清除外壳。
- 可以编辑任何中间样条曲线点的扭曲，除非某折叠使用了该点。在样条曲线点上单击鼠标右键，然后选择“编辑扭曲”。拖动扭曲箭头。
若要指定精确的角度，请在扭曲箭头上单击鼠标右键，然后选择“输入角度”。在该示例中，扭曲控件旋转了 10 度。
注： 使用加号键和减号键（+ 和 -）调整扭曲控件的大小。 - 单击鼠标右键，然后选择“应用”。
