拔模是应用于特征的指定面的锥角。使用拔模可以使零件上的一个或多个面倾斜，以便可以从模具中检索面。为模制零件或铸造零件设计特征时，可以通过为拉伸或扫掠指定正的或负的扫掠斜角来应用拔模。若要给现有特征或各个面添加面拔模，请使用“面拔模”命令。
向面应用拔模斜度时，拔模方向与固定边、面或平面之间的关系将决定操作的结果。
您可以选择边或轴来指定拔模方向（模具相对零件拔出的方向）和拔模斜度。拔模斜度是根据固定边（加上所有相切边）、一条或对条连续边或固定平面计算出来的。

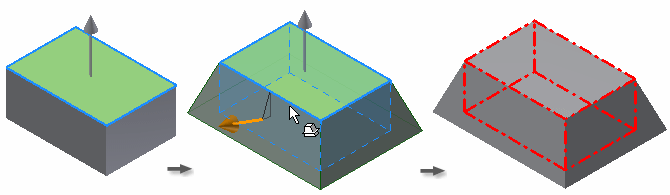

从选定的面或边应用拔模
可以选择单个面或每个面的多条相邻边。
在第一次选择时指定一个面和一条固定边。

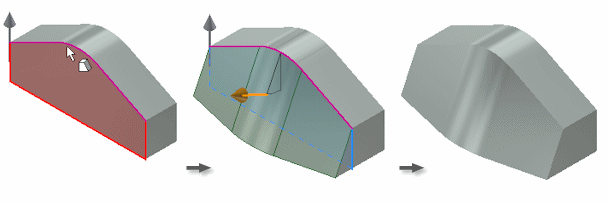

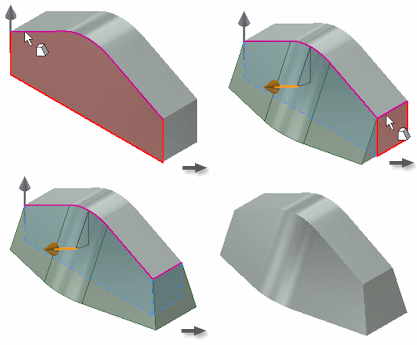

若要在一系列面上进行拔模，请继续选择面上的各条边。（可选）若要取消选择，请按住 Ctrl 键并单击边或面。

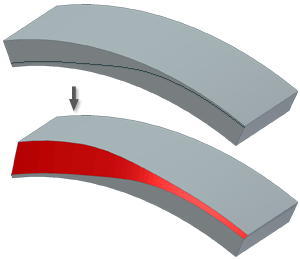

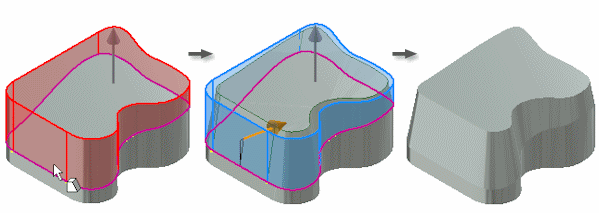

此示例显示了面分割。如果选择由分割形成的边旁边的零件面，则将选中所有相切的连续面。该选择操作也会将由分割形成的边指定为固定边。
从固定平面应用拔模
您可以选择一个面或工作平面来指定固定平面和拔模方向。默认情况下，拔模方向垂直于固定平面，但是您可以反转该方向。固定平面将成为拔模的“支点”。
以下示例显示了几种固定平面类型的影响。

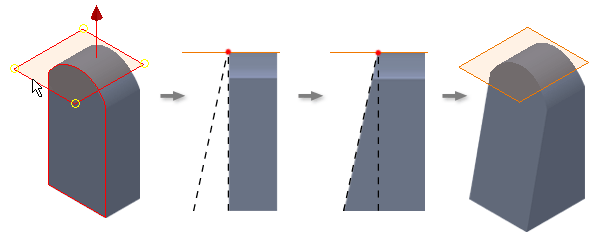

顶面固定
固定顶面设置了向上开模方向。系统将拔模所有侧面，并在固定平面下添加材料。

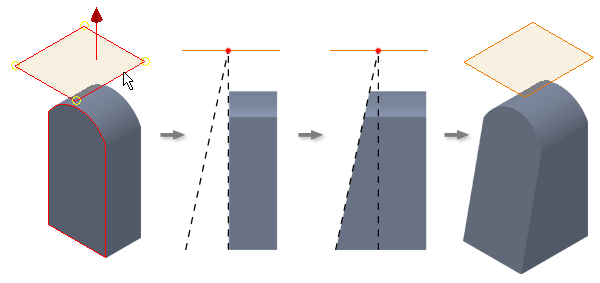

在以下示例中，固定工作平面与弯曲面相切。所选面以固定平面为支点，向模型添加材料。

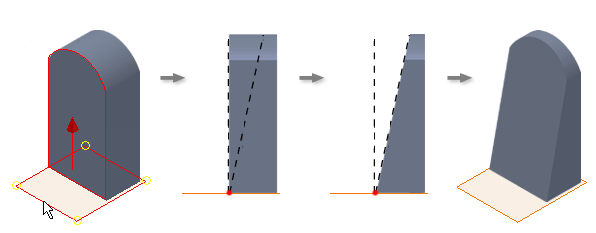

底面固定
开模方向设置为相对于从固定底面向上。系统将拔模所有侧面，并去除固定平面之上的材料。

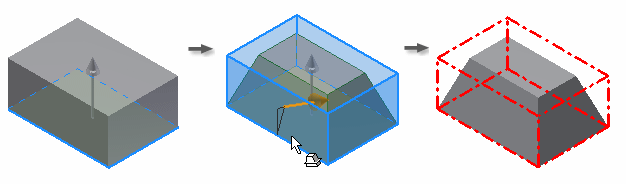

在以下示例中，底面是固定的，拔模方向设定为向上。系统以底面为支点，按开模方向去除材料。

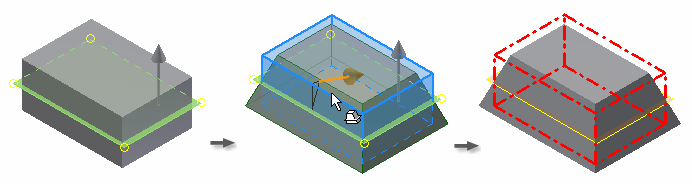

工作平面固定
拔模方向为从固定工作平面向上。拔模斜度将在固定平面下添加材料，并按拔模方向去除材料。

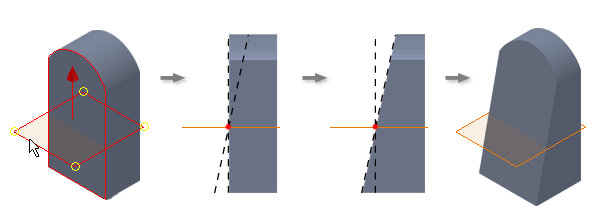

在以下示例中，工作平面是固定平面。系统在固定平面之上按拔模方向去除材料，并在固定平面之下添加材料。
偏移平面固定
拔模方向为从固定偏移工作平面向上。拔模斜度将在固定平面下添加材料，该斜度角源于面与固定平面的交点。

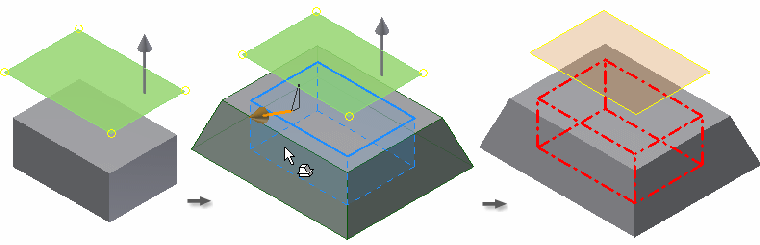

在以下示例中，选择偏移工作平面作为固定平面。所选面以固定平面为支点，向模型添加材料。

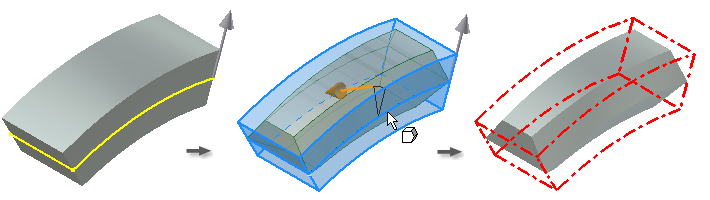

使用分模线应用拔模
您可以选择二维草图或三维草图来定义分模线。将在选定几何图元的上方和下方应用拔模斜度。相交形成分模线的所有面都将被选中，以包含到拔模中。
拔模将应用于相交形成分模线的所有面。您可以在分模线的上方和下方应用不同的拔模斜度。
