螺旋扫掠特征

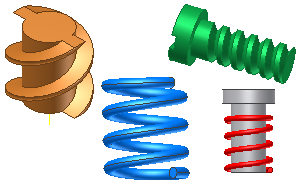

螺旋扫掠将创建基于螺旋的特征或实体，如弹簧或圆柱表面的螺纹。

螺旋扫掠可以是 多实体零件 中的新实体。

用于切割螺纹的螺旋扫掠

若要创建螺纹，可指定表示螺纹形状的螺旋扫掠截面轮廓，然后使用圆柱体的圆心创建旋转轴。

用于弹簧的螺旋扫掠

若要创建弹簧，可以使用螺旋扫掠特征。对于压缩弹簧，切割使用平底而不是正常的螺距来终止螺旋扫掠，使其能直立在平面上。可以指定到达平底端的过渡角度：

• 90 度的过渡段包角使扫掠在 1/4 圈后开始成为平底段。
• 180 度的过渡段包角使扫掠在半圈后开始平底段。
• “平底段包角”定义了无螺距扫掠部分的范围（不超过 360 度）。

提示： 若要获取真实的弹簧模型，请使用弹簧生成器（压缩、拉伸、蝶形、扭簧），这些弹簧仅在部件中可用。在部件文件中的功能区上，单击“设计”选项卡 >“弹簧”面板。

螺旋扫掠终止条件

可以将螺旋扫掠的开始和终止方式指定为“自然”或“平底”。“自然”方式是不用过渡角或平底方式终止螺旋扫掠。“平底”方式是用过渡距离和无螺距旋转的部分来终止螺旋扫掠。如果开始和终止是“自然”方式，则都不可选。

演示螺旋扫掠终止条件
