对零件进行在位编辑，以将各个接点和占位符参考指示器添加到零件。部件中已放置好了连接器。
选定零件中的每个接点名称都是唯一的。指定的接点名称也是浏览器中所列特殊工作点功能的名称。
在部件中添加接点

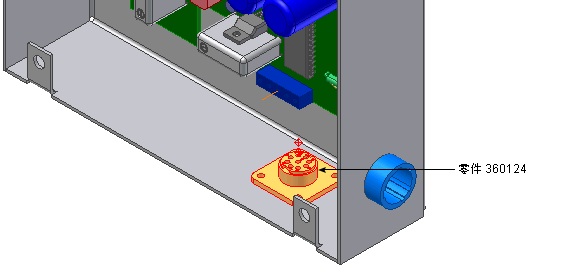

- 在浏览器中，将光标停在名为 360124 的零件上。
该零件在图形窗口中亮显，从而您可以查看要编辑的零件。
- 在浏览器中，双击零件名称以编辑选择的零件。
- 在模型浏览器中，删除从 1 到 9 的工作点。在接下来的步骤中，您将重新创建这些点。
-
在功能区上，单击
“三维模型”选项卡
“线束”面板
“接点”

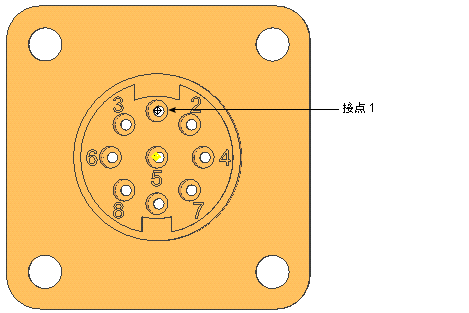

。 - 旋转并缩放此视图以按下图所示的方式查看该零件。关闭可见性，使零件在视图中隐藏。

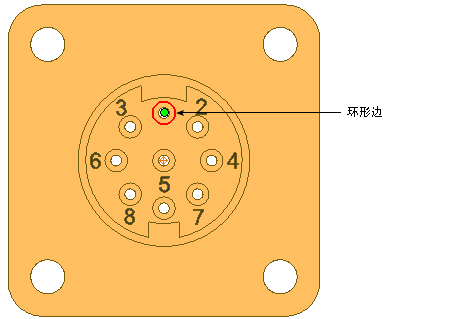

- 单击显示的环形边以选择中心点。
- 在“接点名称”对话框中，使用默认的接点名称 1，然后单击
。将为接点 1 添加表示接点的工作点。
- 为孔 2 定义接点：
- 选择圆形边。
- 接受接点名称 2。
- 单击 。
- 重复上述步骤以在标记的每个孔以及孔 9（位于孔 7 和 8 之间）处定义接点。为这些接点命名，使名称与数字标签匹配。例如，为标记为 3 的孔输入接点名称 3，以此类推。
- 若要退出放置接点模式，请单击鼠标右键，然后选择“完毕”。
