将曲线约束为水平

水平约束 使直线、椭圆轴或成对的点平行于草图坐标系的 X 轴。

1. 在功能区上，单击 “草图”选项卡 “约束”面板 “水平约束” 。
2. 单击一条直线、一条椭圆轴或两个点。
3. 如果需要，可以继续单击线、椭圆轴或成对的点。
4. 继续放置水平约束，或执行以下一种操作以停止：
   • 单击鼠标右键，然后选择“完成”。
   • 按 Esc 键。
   • 选择其他命令。

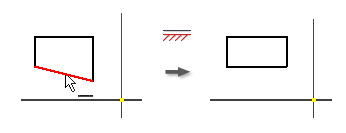

演示如何创建水平约束

演示如何约束点

注： 要将几条直线或轴设置为水平，请先选中它们，然后单击“水平约束”。
