使用线束段，系统会自动敷设导线。在该部分中，您将在连接器之间创建和导入其他导线。随着设计中添加的导线越来越多，敷设导线以避免导线和零部件之间产生干涉的必要性越来越明显。
- 在线束部件 1 激活的情况下，在“三维布线”选项卡上，单击“导入线束数据”
。 - 在“导入线束数据”对话框中，浏览至 WireListImport.csv 文件以作为线束数据文件。
- 浏览至 WireListConfiguration.cfg 文件作为配置文件。
- 单击“确定”。
- 将显示另一个“导入线束数据”对话框。可以浏览数据以确定如何设计线束。线束数据和配置文件控制对话框中的信息。
- 单击“确定”。
- 可以查看“导入的线束数据”日志，或单击“关闭”。

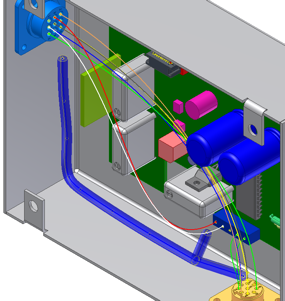

七条离散导线导入到线束部件中，并将零件 360124:1 连接到 360575:1。
- 单击“创建线束段”。
- 建立定义线束段的样条曲线点。偏移值定义了从您单击的点开始的垂直偏移。默认偏移值 0.100 英寸太低。单击鼠标右键，然后选择“编辑偏移”。将该值更改为 0.300 英寸，然后单击“确定”。

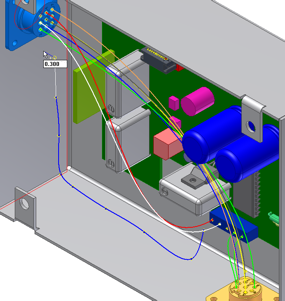

- 单击红色导线和白色导线之间的 LTP 零件的前表面。
从该 LTP 面偏移 0.300 英寸的位置创建样条曲线点。
- 沿外壳壁单击其他点。确保偏移显示到外壳的内部。如果蓝色的偏移线不可见，将在外壳的外部创建该点。

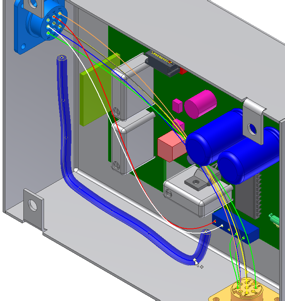

- 定义了足够多的点后，单击鼠标右键，然后选择“继续”。将围绕样条曲线点创建线束段，并且“创建线束段”命令仍处于激活状态。

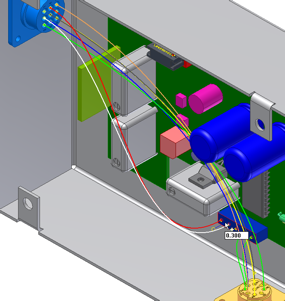

注： 在创建线束段后，使用“三维移动/旋转”命令重新定位线束段样条曲线点。 - 创建另一条线束段。如下所示，单击线束段样条曲线点。

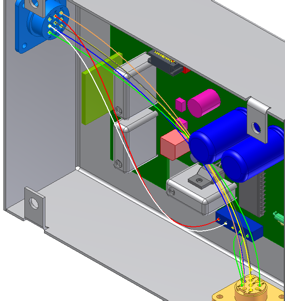

- 如下所示，单击零件 360124:1 的面。

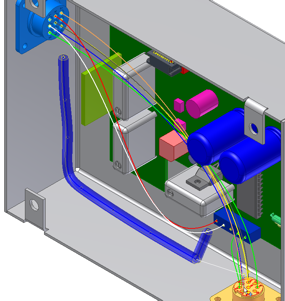

- 单击鼠标右键，然后选择“完成”。将创建另一条线束段。
- 单击“自动布线”命令。

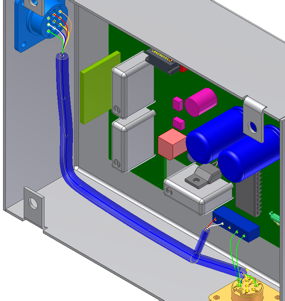

- 选择之前导入的所有七条导线并单击“确定”。导线将在最近的线束段内自动敷设。
- 退出线束部件 1 并保存文件和关联的零件。
