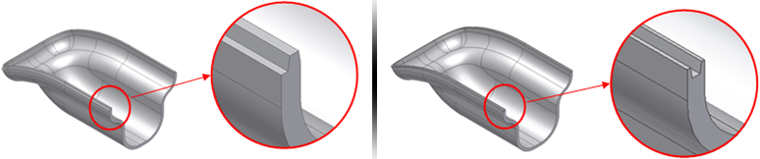

在零件的薄壁上创建止口或槽特征。
功能区:
“三维模型”选项卡
“塑料零件”面板
“止口”
决定特征类型为“止口”或“槽”。
选择一个或多个路径。每条路径都必须是相切连续的。相同止口/槽的所有路径都必须在相切连续的面上。
选择引导面。导向面包含相邻区域中的路径边。选中后,保留沿路径的定角处的止口/槽的截面。
展开以显示选择箭头。单击以选择止口/坡口焊的拔模方向。对于导向面是可选的。选中后,确保止口/槽截面沿整条路径与其平行.

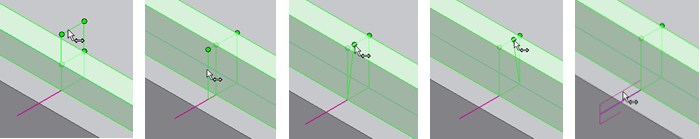

展开以显示选择箭头。单击以选择修剪止口/坡口焊所依据的元素。相同选择器允许选择两个修剪元素和要保留或删除的路径部分。使用绿色和黄色点可确定要保留或删除的路径部分。

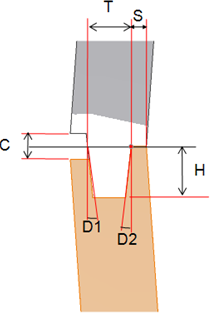

“止口”选项卡包括止口类型的几何参数输入。除了在文本框中的精确输入,使用允许所有参数的互动尺寸标注的操纵器。
“止口”选项卡具有以下选项的输入文本框:
止口拔模斜度 D1、D2
止口高度 H
止口厚度 T
轴位宽度 S
挖空体高度 C

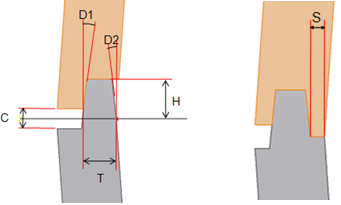

“槽”选项卡包括槽类型的几何参数输入框。除了在文本框中精确输入外,还可以使用操纵器,可允许所有参数的互动尺寸标注。
“槽”选项卡包括以下输入文本框:
槽拔模斜度 D1、D2
槽高度 H
槽厚度 T
轴位宽度 S
挖空体高度 C
