局部视图提供详细截面轮廓的环形和矩形形状。所产生的视图具有不同类型的切断线。您可以选择“锯齿状”（这两种形状的默认类型）或“平滑”。
如果您选择“平滑”切断线，则可以选择在所产生的局部视图周围显示全边界（环形或矩形）。您还可以在局部视图中的轮廓和全边界之间创建连接线。所有这三个标注对象（轮廓、边界和连接线）形成一个标注对象。
附着到父视图上的点的局部视图
在工程图环境中，可以使用“附着”命令，将局部视图定义与父视图关联。如果父视图几何图元的尺寸或位置关系发生改变，所附着的视图定义仍保持附着状态并随用户指定的附着顶点移动。
视图定义保持其与父视图的相对位置。在浏览器中，每个附着视图或符号的旁边都显示一个针符号。

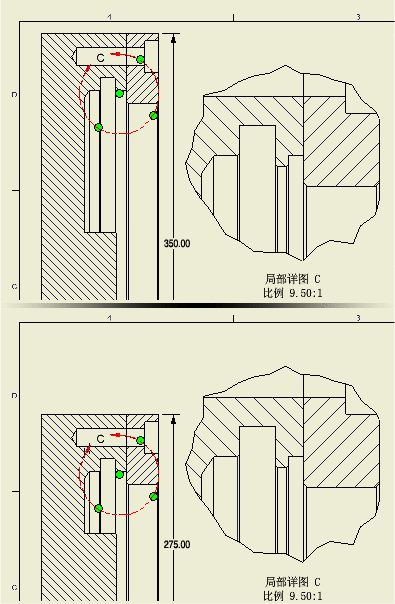

在下图中，调整模型几何图元大小时附着的视图定义与模型几何图元一起移动。
可以将端点、中心点和中点用作视图定义的附着顶点。也可以删除附着。
将父视图和所附着的视图定义复制到同一图纸、其他图纸或不同的工程图时，附着关系将被保留。
可以在一次操作中选择多个视图定义并将它们附着到父视图中。每个视图定义都共享父视图中的一个附着顶点。然后，可以根据需要为每个视图定义来重定义附着顶点。
 |
如果您删除父视图中包含附着顶点的零件或特征，则附着视图定义将出现错误。在浏览器中，附着的视图定义旁边将显示一个警告符号。可以重定义出现错误的视图定义的附着状态和位置。 |
局部视图标注的样式
在“视图标注”样式中指定局部视图边界、箭头、标签文本样式和指引线文本方向的默认外观。若要更改默认设置，请选择
“管理”选项卡
“样式和标准”面板
“样式编辑器”
，然后编辑现有样式或创建新视图标注样式。
若要更改局部视图标签的默认特性，请选择
“管理”选项卡
“样式和标准”面板
“样式编辑器”
，选择标准样式并打开“标准样式”面板上的“视图配置”选项卡。
