创建局部视图

可以创建并放置视图的指定部分的局部视图，并指定相对视图的任意比例。如果创建带轨迹的表达的局部视图，则轨迹在视图中可见，但可以根据需要将其关闭。

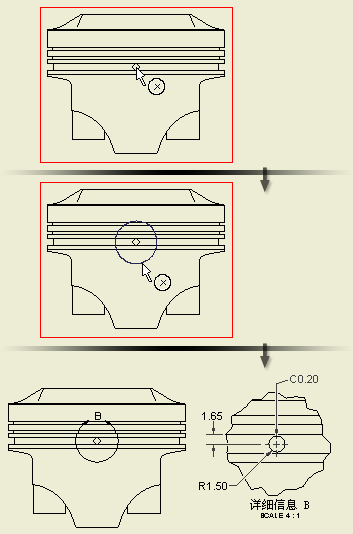

在功能区上，单击 “放置视图”选项卡 “创建”面板 “局部视图” 。 单击选择现有视图作为父视图。 在“局部视图”对话框中，设置视图标识符号、比例、和视图标签的可见性。如果需要，请单击“编辑视图标签”，并在“文本格式”对话框中编辑局部视图标签。 设置显示样式和局部视图的轮廓形状。 设置“切断形状”。如果选择了“平滑”切断形状，则您可以选择显示局部视图的全边界，并在父视图中的局部视图和局部视图边界之间添加连接线。 在图形窗口中，单击以确定适当局部视图的中心，然后移动光标，并单击以确定局部视图的外边界。 将预览移到适当位置，然后单击以放置视图。局部视图与轮廓大小成比例。 演示如何创建局部视图 提示： 若要将视图标识符重新放置在父视图上，请将光标暂停在该视图标识符上。当光标图标显示字母 A 时，单击该视图标识符并在形状周边进行拖动。 若要编辑父视图中的视图标识符，在该视图标识符上单击鼠标右键，然后单击“文本”。 若要更改局部视图轮廓上的箭头，在父视图中该局部视图轮廓上单击鼠标右键。然后，单击“编辑第一个箭头”或“编辑第二个箭头”。在“改变箭头”对话框中选择一个新箭头，然后单击“应用”。 若要在父视图上向局部视图标识符添加指引线，请在局部视图编号上单击鼠标右键并选择“选项”“指引线”。然后，将局部视图标识符移至所需位置。 将自动创建指引线，并与“视图标注样式”中的设置相对应。 若要更改局部视图边界，请在该局部视图编号上单击鼠标右键，单击“选项”，然后： 选择“平滑打断线”以使用平滑切断线取代局部视图中的锯齿状切断线。然后您即可选择后续选项。 选择“全边界”以在局部视图周围显示边界。 选择“连接线”，以在父视图中的局部视图和局部视图边界之间创建连接线。

若要编辑连接线：

在局部视图标注（局部视图边界或连接线）上单击鼠标右键。 若要将顶点添加到连接线，请从菜单中选择“添加顶点”。 单击连接线上的点，以添加顶点。 将新顶点移动到新位置。 若要删除顶点，请在顶点上单击鼠标右键，然后从菜单中选择“删除顶点”。
