以 DWF 格式发布应力分析结果

使用 Autodesk Design Review 可以以 DWF 格式发布并查看 Autodesk 数据。在与供应商、客户进行通信和交易时，查看和共享数据是非常重要的工具。

任何人均可使用发布的 DWF 文件，即使没有安装 Autodesk Inventor。DWF 文件是高度压缩的，可快速打开和查看，您可以通过电子邮件共享它们。

通过 Autodesk Inventor 发布将创建一个 DWF 文件，其中包含二维和三维文件的线宽、比例以及质量特性之类的设计数据。二维和三维数据可以同时包含在一个文件中。您还可以发布应力分析体积打印。

发布文件之后，使用 Autodesk Design Review 查看和打印文件。

发布应力分析结果

1. 通过在仿真浏览器中进行选择来显示要导出的仿真结果，例如 Mises 等效应力、位移，或模态分析中的某个模式形状。
2. 单击 “导出”“导出为 DWF”。或者，可以单击 “另存为”“保存副本为”，然后选择 DWFx 作为文件类型。
3. 在零件环境中，“发布零件”对话框将打开，以设置发布选项。选择“快速”选项。
4. 在部件环境中，“发布部件”对话框将打开，以设置发布选项。选择“快速”选项。
   注： 当前，对于输出仿真结果不支持“完全”和“自定义”选项。
5. 单击“发布”以关闭对话框，并打开“将文档发布为 DWF”对话框。指定 DWF 文件名和目录。
   注： 单击“选项”以显示“发布文档”对话框，并做出任意调整。
6. 单击“保存”可生成 DWF 文件。

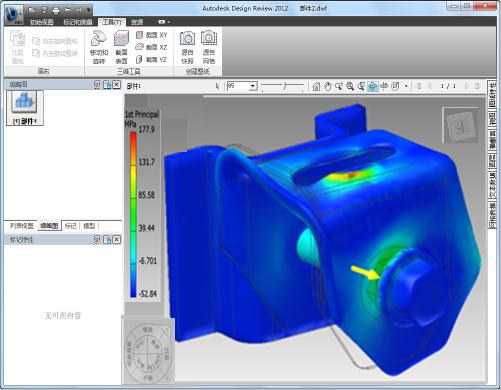

DWF 格式的应力分析结果

根据所应用的力和约束的强度，应力分析结果将以不同颜色显示模型。

在应力分析环境中工作时，可以使用各种显示命令来创建要导出为 DWF 的视图。例如，您可以指定应力轮廓的颜色数，并通过颜色栏设置定义最大阈值和最小阈值。

在仿真浏览器栏中，选择并显示您希望在 Autodesk Design Review 中看到的结果。

零件或部件模型的当前状态将在 DWF 文件中发布。并非所有分析类型都会发布，只有在发布时显示在屏幕上的激活类型才会发布。

将应力分析结果发布为 DWF 文件时，包含的信息包括结果类型、颜色栏、零件上的颜色映射、线框中呈现的未变形零件。

注： “结果”没有激活时，文档将在线框中发布。
