将活塞约束到基座和二维草图零件。下一部分练习假定 Cylinder_Main.iam 和 Cylinder Body Sub_Assy.iam 均已打开。
- 在功能区上，单击
“视图”选项卡
“窗口”面板
“平铺”
。 - 在包含 Cylinder Body Sub_Assy 的窗口内部单击鼠标。
-
单击并将部件图标从浏览器拖动到 Cylinder_Main 窗口中。不使用“装入零部件”命令即可将子部件插入到主部件中。 - 保存并关闭子部件文件。
- 最大化包含主部件的窗口。
- 启动“约束”命令。

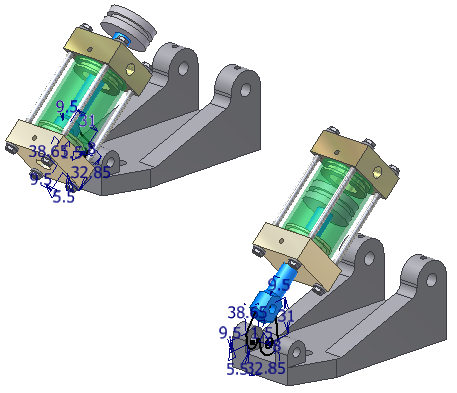

- 在二维草图和活塞杆的孔之间应用配合轴/轴约束，如下图所示。
在独立的窗口中打开子部件时，活塞可自由移动。向较高级别的部件插入子部件时，则禁止自由移动。若要在主部件中完成对子部件的约束，则必须在较高级别的部件中实现自由移动。如果活塞不能自由旋转，则子部件无法旋转到正确的位置。
- 在浏览器中找到 Cylinder Body Sub_Assy。
- 在子部件上单击鼠标右键，然后从关联菜单中选择“柔性”。这将激活子部件在较高级别的部件中所展现的移动自由。
浏览器中的子部件图标将会发生变化，以指示“柔性”状态已激活。
在功能区上，单击 “装配”选项卡
“位置”面板
“旋转”

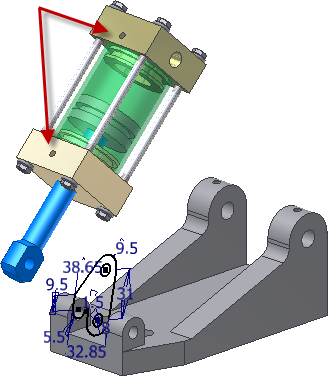

移动子部件，直至汽缸端盖上的螺纹孔面朝上，如下图所示。单击鼠标右键，然后选择“完毕”。与视图旋转不同，此命令在空间中真实地旋转零部件。如果在应用约束之前，先抽出时间来根据彼此的相对位置调整零部件的方向，则应用约束时，约束行为的可预测度更高。
- 启动“约束”命令。接受默认设置。
- 在浏览器中，展开 Cylinder Base 和 Cylinder Body Sub_Assy，从而展开浏览器树。展开 Cylinder Body Sub_Assy 中的“原始坐标系”文件夹。
- 选择 Cylinder Base 下的“工作平面1”和 Cylinder Body Sub_Assy 下的“原始坐标系”文件夹中的“YZ 平面”以应用配合平面/平面约束。
如果子部件的内侧朝外，则请将子部件向基座的背面拖动，从而矫正方向，如下图所示。您应用的约束限制了该移动。
- 启动“约束”命令。接受默认选项。
- 选择下图中指示的每个孔的中心以放置配合轴/轴约束。
- 拖动二维草图零件，以检查数字原型的运动。
