在此部分中，我们将要在此部件中完成二维合页夹具的创建。在位编辑工作流程允许您从其他零部件向草图投影边（如果必要）。还可以在创建实体前测量可用的间隙。
然后要检查在所需的运动范围内要干涉的零件。
首先，拖动活塞杆或二维草图，直至二维草图在接近垂直的方向上，如下图所示。
- 在浏览器中的零件“夹具草图”上单击鼠标右键，然后从弹出式关联菜单中选择“编辑”，或在图形窗口中的二维草图上单击鼠标右键，然后从标记菜单中选择“编辑零部件”。还可以在浏览器中双击草图或零件文件，从而开始在位编辑操作。请勿选择“打开”；如果选择了，则零件文件会在单独的窗口中打开。
不活动的子部件显示为透明。

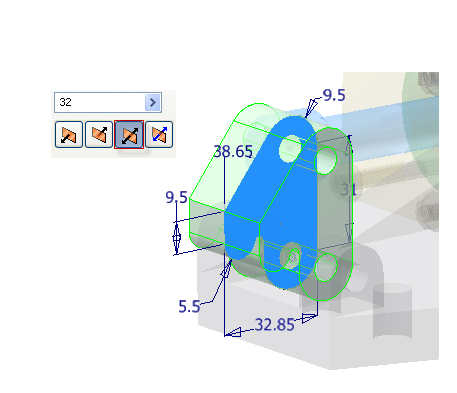

- 启动“拉伸”命令。输入距离 32 mm。在“两个方向”选项中使用“对称”。单击“确定”创建拉伸。
- 若要从实体移除材料从而为活塞留出空隙，请在夹具的正面上新建一个二维草图，如下图所示。
- 将拉伸顶部的几何图元投影至草图，如下图所示。
- 绘制与投影线重合的矩形，如下图所示。
- 在标识的两条边之间创建竖直约束。 注： 如果应用约束后几何图元与下图不匹配，请撤消竖直约束并应用水平约束。

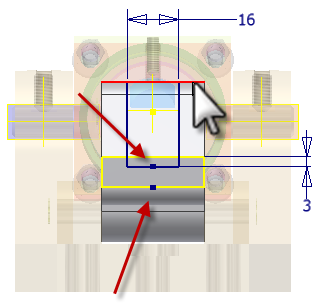

- 添加 16 mm 的水平尺寸和 3 mm 的竖直尺寸，如下图所示。
-
完成草图。 - 启动“拉伸”命令。穿过零件切割截面轮廓。使用“贯通”选项。
- 单击“确定”创建拉伸。
-
单击“返回”命令，或单击鼠标右键然后选择“完成编辑”，以返回至部件环境。 - 在功能区上，启用
“检验”选项卡
“干涉”面板
“激活接触识别器”
命令进行创建。 - 将夹具向前移动，直至活塞碰到前端盖。
-

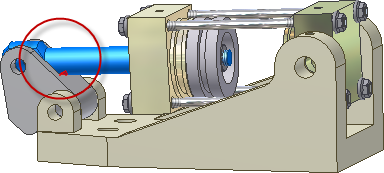

选择“过盈分析”。选择活塞杆来定义集合 1。选择夹具来定义集合 2。单击“确定”来检查干涉。 当活塞杆通过在夹具中的切口时，会检测到小的干涉。
- 若要消除干涉，请双击夹具合页以启动在位编辑操作。在零件浏览器中，编辑“拉伸4”下的草图并将竖直尺寸从 3 mm 增加到 6 mm。更新零件并返回到部件。再次检查干涉。干涉问题已经解决。
- 如果提示保存，请保存部件文件和其他零部件。
