创建和编辑三维草图

创建三维草图

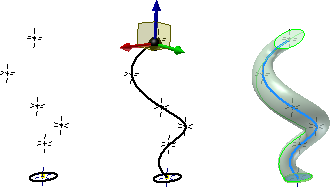

在“三维模型”选项卡的“草图”面板上，单击“创建三维草图”来创建使用 XYZ 坐标的草图。您可以使用“三维草图”选项卡上的命令创建三维特征，例如扫掠路径、放样驱动器栏杆和曲面边。

1. 在功能区上，单击 “三维模型”选项卡 “草图”面板 “创建三维草图” 。
2. 如有必要，在浏览器的基准工作平面、轴和原点中心点上单击鼠标右键以打开可见性。
3. 如果合适，使用“包含几何图元”将几何图元从二维草图复制到三维草图。
4. 根据需要，使用三维草图命令创建几何图元和约束。
5. 使用“尺寸”向三维草图几何图元和工作点添加尺寸。
6. 使用“约束”命令向三维草图几何图元添加约束。
7. 单击“返回”结束草图的绘制。

注： 不能为参考几何图元或固定几何图元添加约束或尺寸。选定的曲线中有一条必须欠约束。

编辑三维草图

使用“包含几何图元”命令复制到三维草图的二维几何图元必须在其原始二维草图中进行编辑。对二维草图所做的更改会应用到三维草图上，并反映在使用该草图几何图元的三维扫掠中。

1. 在浏览器中的“三维草图”图标上单击鼠标右键，然后选择“编辑三维草图”。
2. 在三维草图中，执行以下一个或多个操作：
   • 双击过渡的尺寸，然后在“编辑尺寸”框中输入新的过渡半径。
   • 在过渡或过渡尺寸上单击鼠标右键，并选择“删除”。使用“折弯”命令来调整折弯半径并添加新折弯。
   • 使用“尺寸”来添加尺寸。
   • 使用约束命令来约束几何图元。
   • 在三维草图几何图元上单击鼠标右键，然后选择“删除”。
   • 使用绘制命令创建新的几何图元。

注： 如果删除过渡或者半径太大而无法配合直线线段，三维直线的拐角将会恢复。
