三维草图环境仅在零件文件 (.ipt) 中可用。在部件中创建零件以在三维草图中使用其他零部件的位置。
使用二维和三维草图环境创建三维特征
使用三维草图在三维空间中的任意点处创建几何图元。三维草图不使用草图平面。相比之下，在单一平面（例如 XY）上创建二维草图。
使用二维草图为特征（例如拉伸和旋转）创建平面几何图元，为三维放样和扫掠创建二维截面。

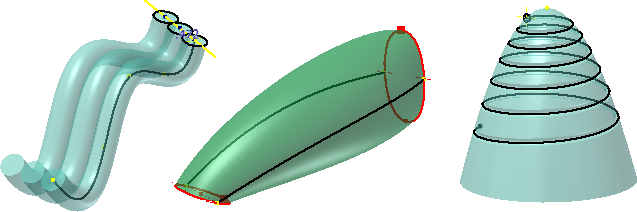

使用三维草图为导线、管件、扫掠和放样创建路径。还可以使用三维草图创建曲面边。
使用三维草图的提示

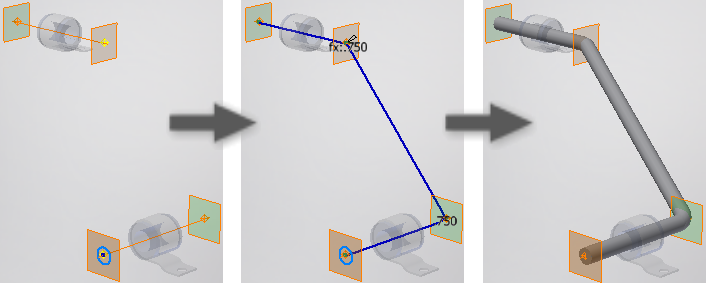

- 确定草图的用途，然后在正确的环境中进行创建。例如，导线布线参考多个零部件。在部件的激活零件文件中创建三维草图以参考零部件放置。
- 考虑放置工作点或草图点来定位三维草图拾取点。
- 在二维草图中创建二维截面，然后在三维草图中创建中心线或扫掠路径。
- 在三维空间中单击任意位置以放置点。
- 在三维空间中单击任意位置以放置直线或样条曲线段。
- 在点上单击鼠标右键，然后使用“三维移动/旋转”以放置草图几何图元。
- 使用“重合约束”附着三维曲线端点。
- 关闭尺寸或草图的可见性以更清楚地显示。
- 使用“构造”命令将参考几何图元更改为构造几何图元。
