为单个对象放置特性。
- 在功能区上，单击
“钉板”选项卡
“管理”面板
“特性显示”

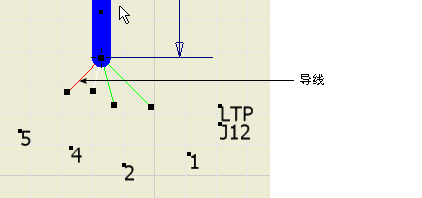

. - 在对话框中选择“对象”，然后单击下图中显示的导线。
- 在对话框中的特性列表中滚动以选择“导线 ID”和“导线名称”。
- 单击“名称与值”，然后单击“确定”。

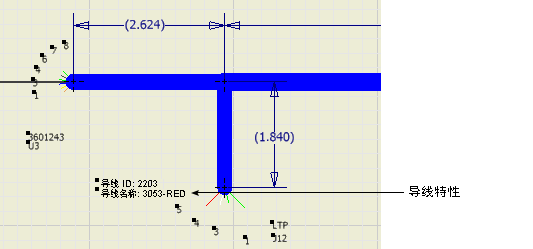

在图形窗口中，特性将显示在线束段的另一端，而不是显示在选定导线所位于的分支线束段上。
- 按空格键将特性切换到线束段的分支末端，然后单击以放置。
- 要查看线束对象和关联特性之间的关联性，将导线拖放到一个水平位置。
导线移动时，与该导线关联的特性也将移动，并保持其原始偏移量和相对位置。
- 将导线返回到先前位置。
