使用“特性显示”可以查看和显示工程图上显示的导线、电缆线、接点、接头和线束段的线束特性。
向接点、零件和选定导线添加特性。
- 在图形窗口中，放大线束。
-
在功能区，单击
“钉板”选项卡
“管理”面板
“特性显示”
. - 在“特性显示”对话框中的“选择过滤器”下，单击“所有接点”。
- 在“特性名称”列表中，选择“接点名称”。
- 在“显示选项”下，选择“仅值”，然后单击“应用”。

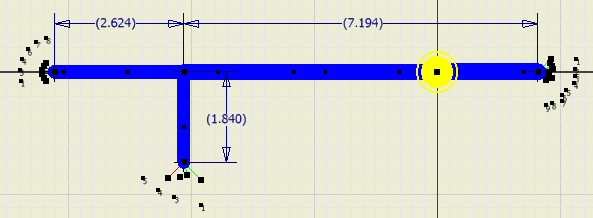

- 在图形窗口中，特性文本框中会显示一条拖引线，将光标引向关联的对象。单击以放置特性，如图所示。
将基于该选择自动放置所有特性。
- 若要放置零件特性，请选择“所有零件”、“参照标示元件”、“零件代号”和“仅值”，然后单击“应用”。
按住 CTRL 键的同时单击项，以在列表中选择多个项。
- 在图形窗口中，单击以放置零件特性。

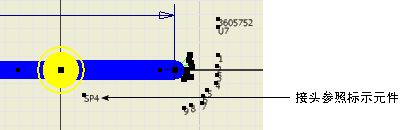

- 若要放置接头特性，请选择“所有接头”、“参照标示元件”和“仅值”，然后单击“确定”。

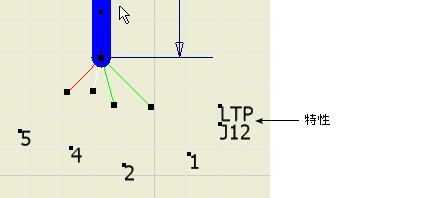

- 按住 CTRL 键的同时单击“LTP”和“J12”特性以将其选中，然后将它们拖到靠近分支线束段末端的位置。
