- 在“应力分析”选项卡的“求解”面板上，单击“分析”
。 - 在“分析”对话框中，单击“运行”开始执行分析。
“分析”对话框将保持打开状态，其中将显示进度条，直至计算完毕。

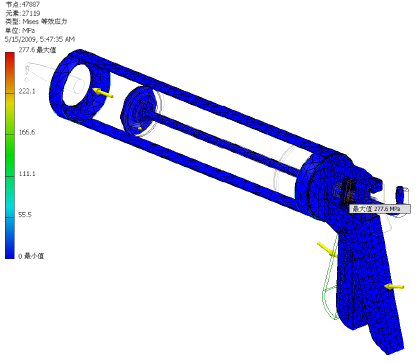

分析结束时，模型的变形分析结果将显示在图形窗口中。Mises 等效应力结果也会使用默认颜色栏设置显示。在“显示”面板上，单击“最大值”
，查看最大应力及其位置。

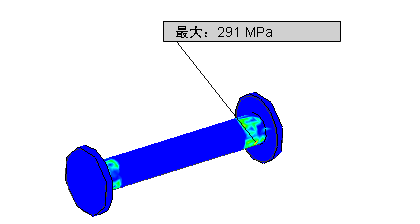

最大的 Mises 等效应力大约为 291 MPa，发生在销上。若要查看最大应力的位置，请关闭销以外所有零件的可见性。
由于此应力大于销材料（钢）的屈服强度 207 MPa，因此分析中指示销将屈服。若要满足强度标准，您可以修改设计或更改销材料。
注： 在本教程中，使用该模型旨在阐明接触类型及其应用。某些接触区域（例如活塞 - 致动器接触面）非常小。提供弹簧刚度和力值时要特别小心，因为变形和应力结果对于参数值非常敏感。还请注意，某些零件中存在严重变形区域，这更适合于非线性分析。
