调整网格设置

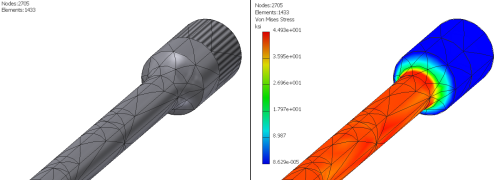

看到应力集中时，您会考虑将网格设置地更加细致。“网格设置”指定了在仿真中使用的网格参数。网格参数将应用于所有零部件和模型特征。

访问“网格设置”的步骤：

1. 在功能区上，单击 “应力分析”选项卡 “网格”面板 “网格设置” 。或者，在网格浏览器节点上单击鼠标右键并单击“网格设置”。
2. 在网格设置对话框中指定所需设置。

   设置	使用	默认	推荐（除非另有要求）
   平均元素大小	指定相对于模型大小的元素大小。	0.1	0.1 到 0.05 之间
   最小元素大小	允许在较小区域进行自动优化。此值是相对于平均大小的。	0.2	0.1 到 0.2 之间
   分级系数	影响细致和粗略网格之间的网格过渡的一致性。指定相邻元素边之间的最大边长度比。例如，将该比值设为 1.5 可以将元素边长度限制为相邻元素边长度的 1.5 倍。	1.5	1.5 到 3.0 之间
   最大转角	影响弯曲曲面上的元素数目。角度越小，曲线上的网格元素越多。	60 度	30 度到 60 度之间。

3. 单击“确定”应用更改。
