若要完成结构件子部件，请添加 HorTube 零件的另一个引用。然后，将此引用约束到其他结构件和结构件布局草图。

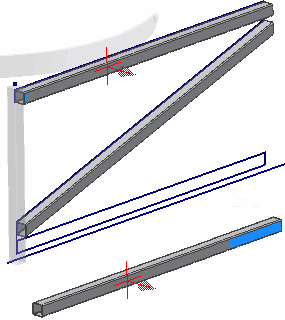

- Frame 子部件处于激活时，请从“模型”浏览器中拖动“HorTube:1”并将其放在图形窗口中。
- 在功能区上，单击
“装配”选项卡
“位置”面板
“约束”
。单击“添加约束”对话框中的“表面齐平”方式。 - 在下图中亮显的两个面之间添加表面齐平约束。
- 在下图中亮显的两个管材的端面之间添加另一个表面齐平约束。
- 在“添加约束”对话框中，单击“配合”方式。
- 单击下图中亮显的面，然后单击也在亮显的可见草图边。该边为 FrameLayout 零件的衍生草图中的几何图元。
- 应用约束，然后单击“取消”以关闭“放置约束”对话框。
1 - 草图直线
- 关闭子部件中 FrameLayout 零件的可见性。
- 保存工作。
