在两个圆形连接器（360124:1 和 360575:1）之间以及闭合区域中的 PCB 电路板周围定义线束段。可以在工作时调整偏移。
- 从 Cable & Harness 子文件夹中打开 Enclosure_Assembly.iam。该部件与您在上一个教程中所用的部件相同。
- 在浏览器中，双击“线束部件 1”将其激活以进行编辑。
-
在功能区，单击
“三维布线”选项卡
“创建”面板
“创建线束段”

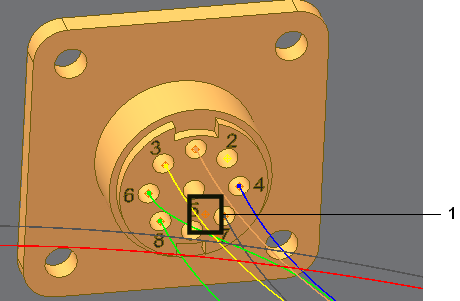

. - 旋转并放大到零部件 360124，然后选择下图显示的工作点。
在选定点处创建线束段工作点。
- 将光标移至闭合区域底部，直到出现工具栏提示和偏移符号。工具栏提示显示的偏移值 (0.100 in) 以及符号显示的实际偏移距离可以指导您进行选择。
- 选择第一个点之前，请增加偏移以准备在线束中放置分支。若要增加偏移，请单击鼠标右键，从关联菜单中选择“编辑偏移”，然后输入 0.270。

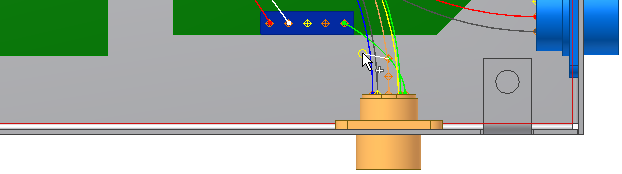

- 对于第二个点，如图所示调整视图方向并缩放视图，然后基于闭合区域底部选择一点。
进行选择时，系统将显示一条从选定点到当前光标位置的直线。
- 继续选择印刷电路板 (PCB) 周围的点以及指向其他连接器的点，以创建线束段形状。

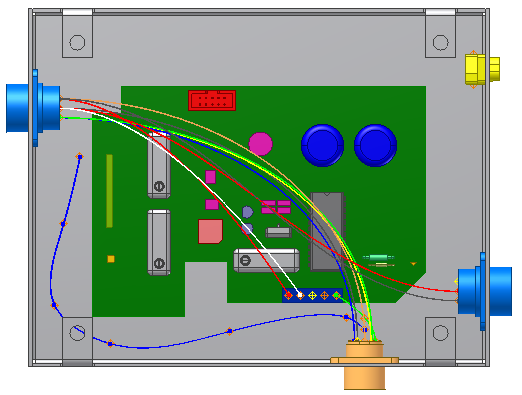

下图显示了另外几个可以选择的点。工作点放置的精确与否并不重要。可以在线束段完成后对工作点进行调整。
- 单击鼠标右键，选择“编辑偏移”，然后输入 0.200 以更改最后一点的偏移值。

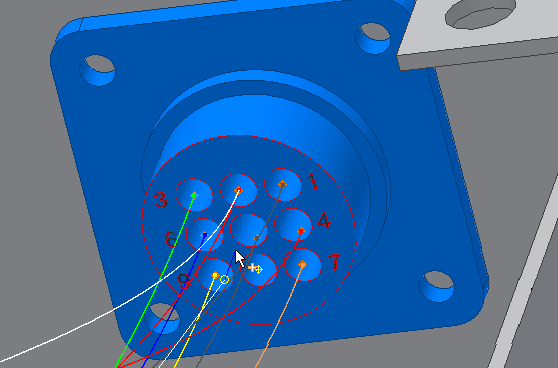

- 单击以选择图中所示的点。
- 单击鼠标右键并选择“完成”以完成线束段。注： 如果显示错误信息且不能生成扫掠，请调整最大曲率范围中的工作点以减小曲线的弯曲度。

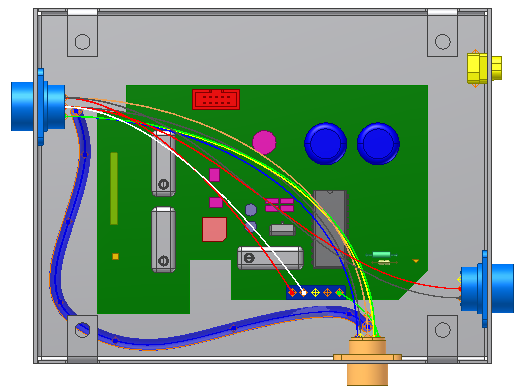

系统将生成如下图所示的线束段。
- 保存线束部件。
