在两个圆形连接器（360575:2 和 360575:1）之间以及第一条线束段对面的 PCB 电路板周围定义另一条线束段。
- 激活“线束部件 2”。
-
单击功能区上的
“三维布线”选项卡
“创建”面板
“创建线束段”
. - 单击鼠标右键，选择“编辑偏移”，然后将偏移更改为 0.200。
- 单击靠近接点 5 的连接器 360575:2 面。

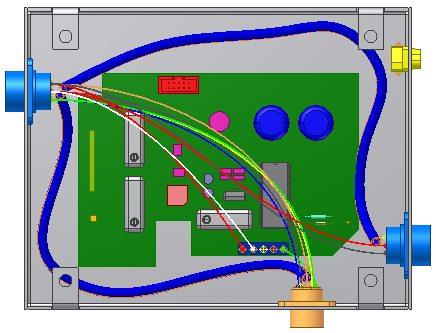

- 如图所示继续选择点，以创建一条类似下图所示的线束段。
- 选择连接器表面上最后一个点之前，将偏移更改为 0.270。

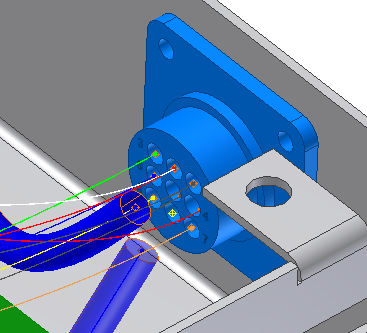

- 单击接点 7 和接点 8 附近的连接器表面的底部。
将类似以下图示放置新的线束段。
- 单击鼠标右键并选择“完成”以完成线束段。
- 保存线束部件。
