显示结果

仿真运行后，图形区域将更新，从而以体积打印的形式（默认显示）显示分析类型的结果。“结果”浏览器文件夹中填充了各种结果类型。若要查看可见的各种结果，请展开“结果”文件夹。

仿真类型	显示的结果
静态分析	显示 Mises 等效应力图
模态分析	显示第一个频率模式。

若要查看其他结果，请在要查看的结果所对应的浏览器节点上单击鼠标右键，然后单击“激活”，或双击该结果浏览器节点。图形区域将更新以显示选定的结果类型。

注： 双击激活的结果节点以退出结果显示。

可使用若干显示选项解释仿真结果。

体积打印

图形区域中将显示体积打印，且颜色栏将显示图形区域中出现的变量的范围。颜色顺序从高值到低值如下排列：红色、橙色、黄色、绿色、青色和蓝色。

参数化分析配置

对于参数化分析，您可以移动设计约束表中的滑块来显示不同的配置。如果未生成配置，则图形区域中将显示消息“不可用”。您可以在参数行上单击鼠标右键，然后选择“生成单个配置”，或运行仿真来求解配置。

平滑打印

无论在静态还是模态分析仿真中，平滑着色都是所有结果类型的默认打印表达。颜色从一种色彩混合到另一种。

等高线图

等高线图通过分明的色带方法显示颜色。颜色分隔清晰可见。

更改着色显示的步骤：

1. 在“显示”面板中，单击“着色显示”命令以显示下拉列表。
2. 从“平滑着色”、“轮廓着色”和“无着色”中进行选择。图形区域将更新。

网格

您可以随时单击“查看网格”来覆盖体积打印上的网格。定义网格后，“查看网格”命令就成了开/关显示开关。

XY 打印

您可以通过参数化分析查看二维 XY 打印的结果。

1. 在浏览器中，您可以选择希望在图中看到的结果类型（Mises 等效应力、位移等）。

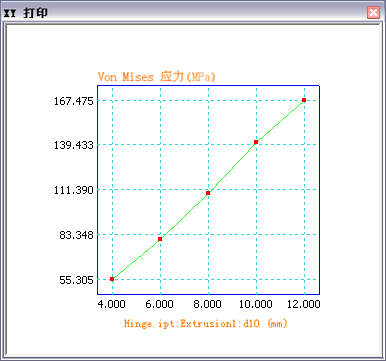

2. 在参数行上单击鼠标右键，然后单击“XY 打印”。包含 XY 打印的窗口将在图形区域中显示。窗口的大小是可调整的。

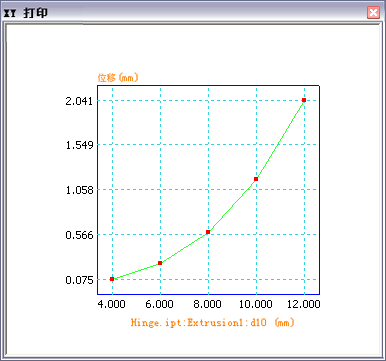

下图与前面的图像来自于同一仿真。但是，这是位移结果而非 Mises 等效应力的 XY 图。

收敛

您要定义用于实现方案的收敛条件。然后您便可以查看生成的收敛，其中显示了使用的优化数目以及每个优化所关联的参数值。

若要查看结果收敛的 XY 打印，您必须已编辑“收敛设置”，并将“h 优化最大数”设定为大于零。在浏览器的“结果”文件夹节点上单击鼠标右键，然后单击“收敛”。收敛条件是在“收敛设置”对话框中设定的。

1. 在“准备”面板中，单击“收敛设置”。将显示对话框。
2. 指定所需收敛的“停止条件”百分比。
3. 指定要进行聚合的“结果”类型。
4. 指定任意“几何选择”
5. 指定要使用的“h 优化最大数”。
6. 指定“h 优化阈值”。
7. 在“求解”面板中单击“仿真”。等待仿真完成。

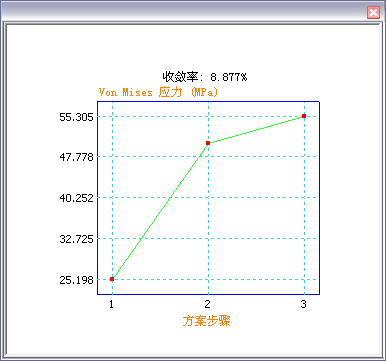

8. 在“结果”面板中，单击“收敛”。该打印将在图形区域上的窗口中显示。

变形打印

大多数情况下，真实的几何图元变形与整个模型大小相比是很微小的。为了了解发生变形的位置，提供了一种自动化的放大效果。“调整位移显示”命令提供了以下显示选项：

• 未变形
• 真实
• 调整后 x 0.5
• 调整后 x 1
• 调整后 x 2
• 调整后 x 5

显示体积打印时，请选择其中一个显示选项来放大变形。

结果动画制作

您可以为仿真结果制作动画，并通过生成视频输出来保留录制的动画。

最大结果和最小结果

“显示”面板中存在着用于轻松查找最大结果值和最小结果值的命令。

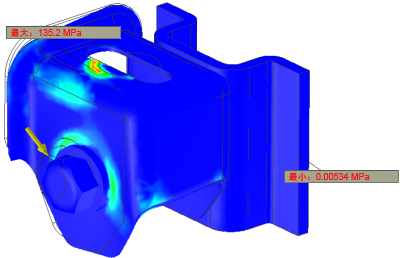

单击“最大结果” 命令，从而在发生此条件的点上显示标注。

单击“最小结果” 命令，从而在发生此条件的点上显示标注。

检查标签

使用“检查” 命令，从而通过指定结果类型和该点处值的标签来标识兴趣点。可以标注所需数量的点。“检查标签” 命令可以显示和隐藏这些标签。

边界条件

“边界条件” 命令可以显示和隐藏指向载荷应用位置的载荷指示器。
