计算零件或部件相对于文件的全局坐标系的物理位移和应力。您可以通过浏览器的“结果”节点查看这些计算结果。
“结果”浏览器节点内包含各种结果节点。您可以查看应力、应变、位移、安全系数和接触压力结果。
用于评估结果的其他命令包括：
- 查看覆盖在结果上的网格的能力
- 快速显示载荷极端位置的最小视图和最大视图
- 变形调整，使您可以从视觉上改善载荷的效果，以便可以直观地查看载荷的影响
- 体积打印（平滑着色和轮廓）
- 位移动画

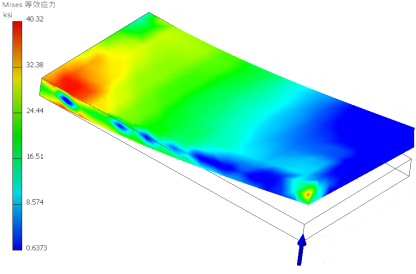

静态分析
在静态应力分析中，您可以查看：
- 应变结果，包括应变张量、主应变和等效应变
- 接触压力（附着摩擦力）
- 位移
- 应力
- 安全系数
必须为结果打印指定完全定义的材料特性以使之具备有意义的内容。您可以使用样式和标准编辑器来检查任意材料的特性。可从“指定材料”对话框中访问样式和标准编辑器。
设计约束可以基于几何图元：
- 质量和体积
- 位移分量
- 应力分量
- 其他适用字段数据
- 安全系数
应力状态是针对零件或零件组合来计算的。根据弹性理论，任意位置上体积无穷小的材料上的三维应力状态包含法向应力和剪切应力。
三个法向应力（应力 XX、应力 YY 和应力 ZZ）和三个剪切应力（应力 XY、应力 YZ 和应力 XZ）定义了应力状态。可拉伸的法向应力为正，可压缩的法向应力为负。当两个定义正向的轴朝向彼此转动时（使用右手法则），剪切应力为正。

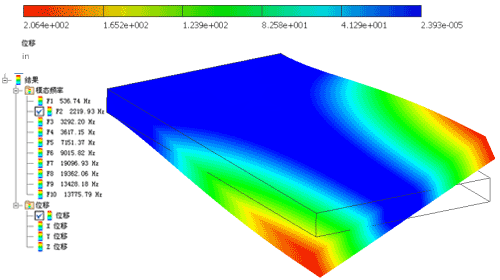

模态分析
创建模态分析可提供计算指定频率数目的振动固有频率的方法。其中包括对应于刚体运动的频率。例如，在未受约束的仿真中，以 0Hz 频率发生的前六个模式对应于六个刚体运动。设计约束可能是基于几何图元，也可能是一个频率。
您可以制作变形形状的动画，以显示与特定频率关联的模态形状。轮廓表示零件在振动时的相对位移。模式形状图像有助于理解零件或部件如何振动，但不代表真实的位移。若要查找指定频率下的所有模式类型，务必要确定接下来的两个或三个模式形状。
“计算预载模式”选项首先运行结构静态仿真并确定应力，然后在预应力的条件下计算模式。如果不选择该选项，则程序将忽略为频率仿真定义的任何结构载荷。
