添加硬件

部件已接近完成。现在,我们要完成必需零部件的装入,从而创建准确的 BOM 表和明细栏。

练习的此部分假定资源中心已安装且可用。如果资源中心不可用,则教程目录中提供了完成部件所需的硬件。以下部分中列出的步骤没有详细介绍在没有资源中心的情况下放置弹性挡圈的工作流。

资源中心允许装入零部件、调整大小以与目标匹配,以及通过几次选择对其进行约束。接下来的部分中,我们要放置的弹性挡圈的目标边为下图标注的内侧边。

  1. “装配”选项卡 “零部件”面板 上,选择“放置”的下拉箭头,以访问“从资源中心放置”命令。也可以在图形屏幕中单击鼠标右键,然后从关联菜单中选择该命令。
  2. 展开名为“箭杆零件”的区域。
  3. 展开名为“弹性挡圈”的子区域,并选择“外部”
  4. 选择对话框中的“ANSI B 27.7M”,然后选择“确定”。零部件预览将显示在附着光标的图形窗口中。预览图像中的问号指示可使用 AutoDrop 自动调整夹的大小。
  5. 将光标移动到槽的内侧边上,等待零部件自动调整大小。当零部件大小合适时,单击该边,然后单击“AutoDrop”对话框中的复选标记,来装入和约束零部件。
  6. 重复上述步骤来放置剩余的弹性挡圈。完成时,从关联菜单中选择“完毕”。浏览器中应该有四个 ANSI B 27.7N 3AMI-7 实例。
  7. 启动“装入零部件”命令。
  8. 在部件中放置 6mm SHCS.ipt 的两个副本。

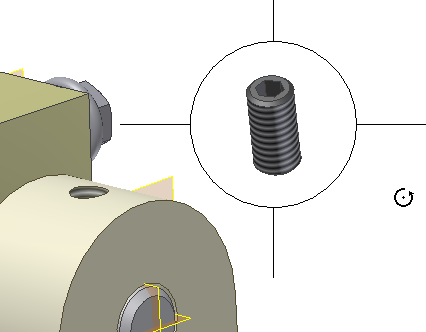

  9. 如有必要,旋转零部件来定位开放式的六角形,如下图所示。
  10. 启动“约束”命令,并在紧固件的中心线和孔的中心线之间放置配合/配合约束。
  11. 选择“应用”,并对另一个紧固件重复上述步骤。单击“确定”以应用约束,并结束命令。
  12. 关闭气缸座的可见性
  13. 启动“约束”命令。在紧固件末端的平面和锁销中的切断平面之间放置配合/配合约束。
  14. 选择“应用”,并对另一侧重复上述步骤。
  15. 选择“确定”以完成。
  16. 开启气缸座的可见性
  17. 保存文件。
