骨架模型

本教程将使用骨架模型来定位和创建结构件。创建部件并放置骨架模型。

使用 Standard (mm).iam 模板创建新的空白部件文件。
将“结构件生成器”文件夹中的 frame_generator.ipt 的一个引用放置到部件中。

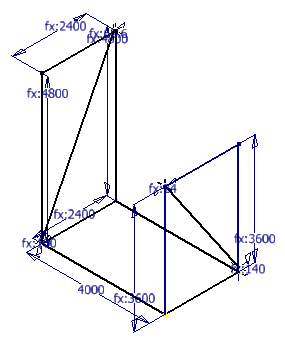

此零件包含一个二维草图和一个三维草图，其一起定义样例骨架模型。使用此零件模型来定义部件中结构件零部件的放置和范围。
使用名称 Skeletal.iam 来保存该部件。
