结构件生成器命令位于“设计”选项卡的“结构件”面板中。我们首先在四条直线上插入结构件。
- 在功能区上，单击
“设计”选项卡
“结构件”面板
“插入结构件”
。 - 从“标准”菜单中选择“ISO”。
- 从“族”菜单中选择“ISO 657/14 - 2000 (矩形)”。
- 从“大小”菜单中选择“250x150x10”。

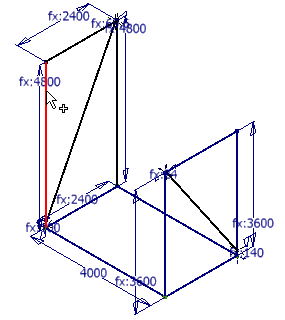

- 选择竖直的草图直线，如图像中所示。确保您选择该直线上半部分的某个位置。结构件的位置一部分取决于选择给定直线的哪一部分。

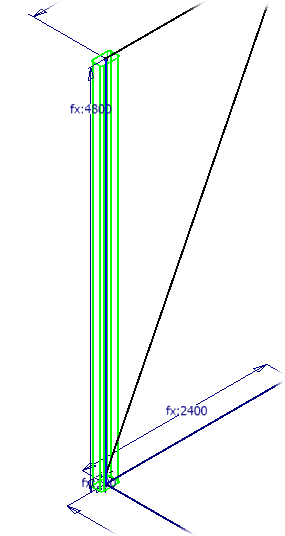

- 管材预览如图所示。选择其他三条竖直线。
注： 若要从选择中删除某条直线，请按住 Ctrl 键并再次选择该直线，或选择截面轮廓预览。
