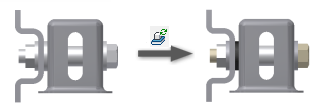

“刷新标准零部件”命令可以刷新部件中的标准资源中心零件。 |
提示： 与设计团队共享资源中心库时，请经常使用“刷新标准零部件”。刷新可以确保所有团队成员都在使用最新的标准零件。
刷新过程包括两个步骤：
- 部件分析：将放置在部件中且保存在资源中心文件位置的资源中心标准零件与配置的资源中心库中的族相比较。如果标准零件与库中的相应族成员不同，则系统将在“刷新”列表中将其标记为过期。
- 刷新：选择要刷新的标准零件。然后运行刷新过程。在运行刷新过程时，将更新标准零件的列表。刷新完成后，您可以查看日志文件中的结果。
注： 资源中心零部件必须保存在当前项目文件中定义的资源中心文件位置，才能在刷新过程中包含它们。
当库中的族成员与现有的标准零件不同时，放置在部件中的标准零件会变为过期。以下原因可以导致出现差异：
- 您从标准的资源中心库放置了标准零件，然后配置了新版本的标准库。与放置的标准零件相对应的族成员在新标准库中发生了更改。
- 您从用户库放置了标准零件，然后在用户库中编辑了相应的族成员。
- 您从用户库放置了标准零件，然后使用“更新工具”移植和同步了库。“更新工具”更改了与放置的标准零件相对应的族成员。
- 您从用户库放置了标准零件，并且相应的族成员或用户库不再可用。如果族成员是从当前可用的库复制的，则在“标准零部件刷新”中该零件将标记为“较新”。可以使用父族来刷新该零件。如果没有可用的父族，则零件将标记为“不可用”。
编辑会使标准零件过期
如果编辑更改了相应的族成员零件文件，则标准零件会变为过期。以下编辑将导致成员零件文件发生更改：
- 族表中映射到族模板参数或 iProperty 的更改（包括值、列表达式和映射的更改）。
- 族特性中映射到族模板参数或 iProperty 的更改（包括值、族模板和映射的更改）。
- 替换族模板。
成员零件文件在以下情况下不更改：
- 族名称发生了更改，但未映射到族显示名称。
- 族缩略图像发生了更改。
- 到类别参数的映射发生了更改。
- 通过“复制到”命令将族复制到用户库。
- 移植了族，但是没有在“更新工具”中同步族。
- 可以编辑没有映射到模板参数或 iProperty 的族列。此外，映射到模板参数或 iProperty 的任意列表达式中都没有使用编辑的数据。
在放置过程中自动刷新标准零件
当您将族成员放置到部件中时，资源中心会验证“资源中心文件”文件夹中是否存在相应的零件文件。如果族成员已放置在部件中或已从资源中心打开，则存在该零件文件。如果未找到零件文件，则创建新的零件文件。如果存在零件文件，则将该文件与资源中心库中的族数据相比较。如果发现零件文件与库中的族成员之间存在差异，则下一步操作取决于“在放置过程中刷新过期标准零件”选项的设置：
- 如果选中了该选项，则原始零件文件将替换为与库中的族数据相对应的新零件文件。如果在其他部件中放置相同的族成员，则新的零件将自动替换这些部件中的原始零件。
- 如果未选中该选项，则将“资源中心文件”文件夹中的标准零件放置在部件中。标准零件不与资源中心族同步。使用“刷新标准零部件”命令来刷新标准零件。
注： 在“应用程序选项”对话框的“资源中心”选项卡中设置“在放置过程中刷新过期标准零件”选项。
