若要显示线束中接头的最佳放置，请在重定义线束段上的接头之前将接头放置在导线上。
- 在浏览器或图形窗口中，单击接头，再单击鼠标右键，然后从关联菜单中选择“接头导线”。

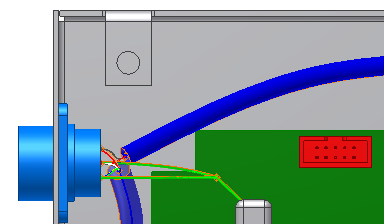

- 单击要接头的导线“导线 2”。
分割该导线并将其添加到浏览器中，该导线具有唯一的名称“导线 2_1”。

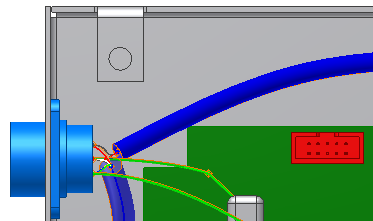

- 单击“导线 3”，再单击鼠标右键，然后从关联菜单中选择“接头”。
- 单击接头。
- 在确认对话框上，单击“确定”以删除多余的导线。
多余导线（接头后共享一个共用点的导线）将被删除。
注： 仅当手动接头导线后，多余导线才被删除。如果您导入导线，或者使用“创建导线”或“编辑导线”，来将导线放置在接头处，则不会删除多余导线。
