在任意位置创建接头，然后将两根导线添加到接头处。
- 从 Cable & Harness 子文件夹中打开 Enclosure_Assembly.iam。该文件与您在上一个教程中使用的部件相同。
- 在浏览器中，双击“线束部件 1”。
- 创建一条从接头 360575:1 上的 U7 接点 3 到 LTP:1 上的 J12 接点 2 的常规 22AWG-GRN 导线。使用默认的导线 ID。

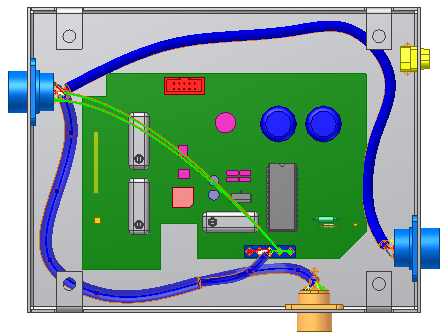

- 再创建一条从接头 360575:1 上的 U7 接点 5 到 LTP:1 上的 J12 接点 2 的常规 22AWG-GRN 导线。使用默认的导线 ID，然后单击“确定”。下图中显示了新导线。
在功能区，单击
“三维布线”选项卡
“创建”面板
“创建接头”
。- 在“创建接头”对话框中，保留默认值。
表示接头的绿圆将附着到光标。表示偏移距离的一条直线将从接头对象延伸。
- 在图形窗口中，在下图中所示的位置附近单击鼠标右键，以放置接头。您稍后可以在教程中移动此接头，因此位置是否准确并不重要。

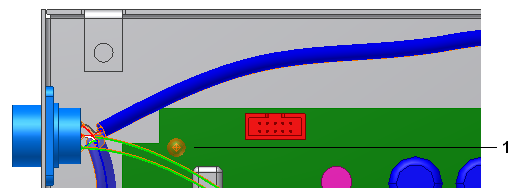

下图中显示了接头 (1)。
注： 若要更改偏移，请再次单击鼠标右键，选择“编辑偏移”，然后输入一个值。默认的偏移是在“线束设置”对话框的“接头”选项卡上设置的。
- 单击“确定”创建接头。
