创建部件工程图
单击
“新建”
。
在“新建文件”对话框中,单击 Templates 文件夹,选择“工程图”类别下的
Standard.idw
,然后单击
“创建”
。
在工程视图中,单击
“放置视图”选项卡
“创建”面板
“基础视图”
。
在“工程视图”对话框中,确保已选择“
Enclosure_assembly.iam
”。该文件位于
\Tutorial Files\Cable & Harness
中。

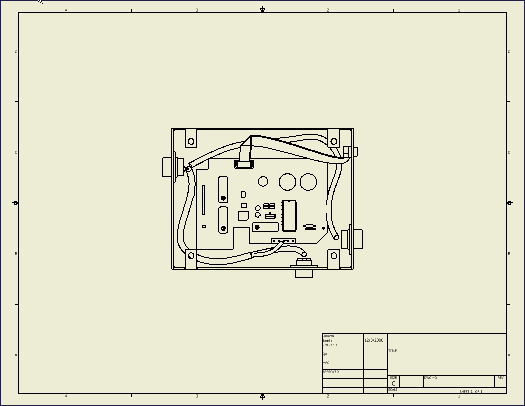

单击以放置视图,如图所示,然后单击鼠标右键并选择
“完毕”
。
在浏览器中,展开
“视图 1”
和
Enclosure_assembly.iam
。
在
“Harness_Assembly1”
上单击鼠标右键,然后选择
“包括中心线”
“导线”
。

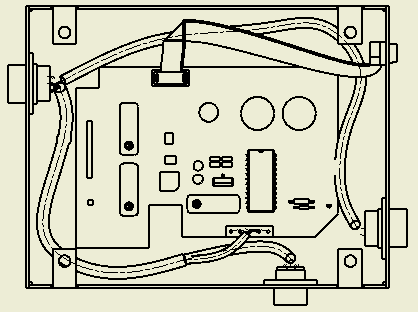

将显示所有导线的中心线。
在
“Harness_Assembly2”
上单击鼠标右键,然后选择
“包括中心线”
“电缆”
。
添加尺寸和其他注释(可选操作)
将文件另存为 Enclosure Assembly1.idw。
