Autodesk Inventor 2013

Inventor 2013 中添加了新的材料和外观库，以替代材料和颜色。提供了新的库和标准件。但是，如果您希望使用早期版本中的现有库，您可以移植该库，步骤如下。

出现了什么更改？

1. 样式管理向导将不再可用。
2. 已从“样式和标准编辑器”对话框中删除“材料和颜色”类别，材料和外观将不再是样式。注意：您仍然可以使用样式管理器在样式库之间传输其他样式内容，例如制图标准。
3. 添加了新的材料和外观命令，位于“材料和外观”面板的“工具”选项卡中。
4. 添加了材料和外观配置设置，位于“项目设置”中。
5. “真实外观”颜色选项

   Inventor 2012 中引入了“真实外观”颜色选项，每个样式都具有指定的外观。您可以更改指定哪种外观，但不能创建和编辑外观。选中此选项时，会为真实视觉样式显示使用真实外观。取消选中此选项时，会为真实视觉样式显示使用颜色定义。以下图像对比了该选项状态为关/开时的效果。

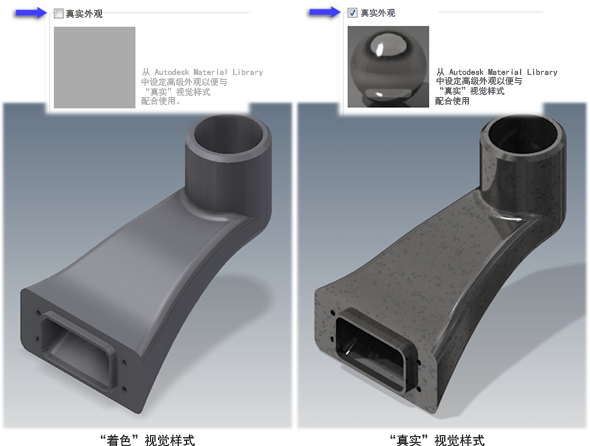

   图 1 Autodesk Inventor 2012 -“真实外观”选项的效果

在 Inventor 2013 中，外观替换了颜色。外观浏览器和编辑器提供了用于创建新外观和编辑现有外观的工具。移植使用旧颜色定义将以前版本中的样式移动到 Inventor 2013 中。正如前面所述，该选项状态（选中/取消选中）指示将移植哪一部分颜色定义。为了帮助您做出选择，我们提供了以下内容：

条件

您喜欢或使用“真实外观”，包括更改指定。将该选项选中（开）。

动作

不需要任何操作。您指定的外观将移植。

条件

您没有使用“真实视觉样式”显示模式和/或喜欢“着色视觉样式”外观。可以选中“真实外观”选项（开）。

动作

1. 编辑要保留的所有颜色并取消选中“真实外观”选项。
2. 保存样式更改。注意：如果您在模型中而不是在库中保留唯一颜色，则必须打开具有自定义颜色的每个模型并修改样式，然后再移植模型。
3. 移植模型。

如果不这样做，将使用真实外观而不是颜色特性移植颜色。

条件

您取消选中了（关）颜色的“真实外观”选项。

动作

不需要任何操作。“真实外观”指定将被忽略。

条件

您有一些采用真实外观的颜色和一些不采用真实外观的颜色。

动作

不需要任何操作。您已指定自己的配置，移植会考虑它。

如何从早期版本移植库

1. 使用样式库管理器实用程序，像以前一样移植其他所有样式类型。有关详细信息，请参见移植自定义样式
2. 将旧材料和颜色移植到新材料库中
   • 启动 Inventor。
   • 创建一个新零件或部件。

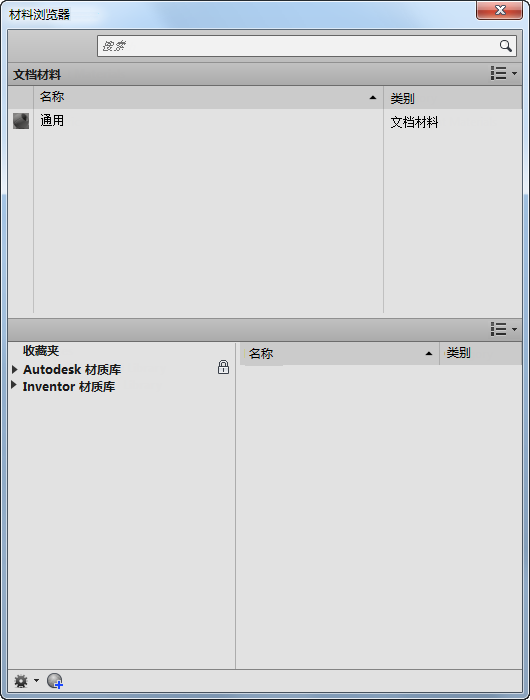

   • 在“材料和外观”面板的“工具”选项卡上，找到功能区中的“材料”命令。或者，您可以访问快速访问工具栏中的“材料”命令。单击“材料”命令可打开“材料浏览器”对话框，请参见图 1。


     图 1

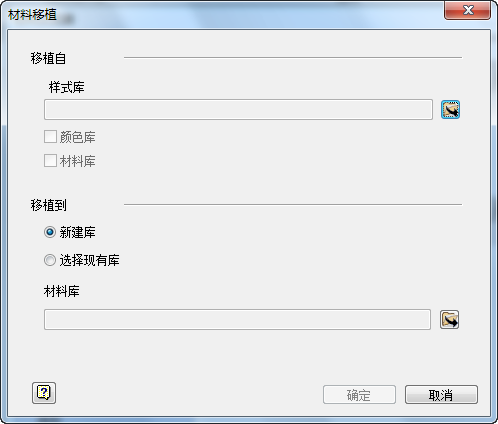

   • 单击 ，然后选择“移植 Inventor 样式”，之后您将看到图 2 中所示的内容。


     图 2

   • 在“材料移植”对话框中，选择“样式库”浏览按钮，以指定要移植的旧样式所在文件夹的位置。注意：此文件夹中应包含 material.xml 和 color.xml。
   • 选择所需的选项来移植材料或颜色库。
   • 如果“材料库”选项已选中，则“颜色库”选项也会处于选中状态，且无法取消。与以前一样，材料会参考一个外观，且它们必须都位于材料库中。但是，库可能仅包含外观。如果您希望使用单独的外观库，请单独移植颜色库。选择相应选项以创建新库。如果您已经创建了一个新格式的库，且希望将旧样式添加到其中，请选择“现有库”选项。
     注： 现有材料库应该可读写，如果库中存在同名的材料，则旧材料名称将添加一个编号。

     如果材料和颜色移植到同一个库中，则您需要将该库同时添加到材料库和外观库中。

   • 单击“确定”以开始移植。

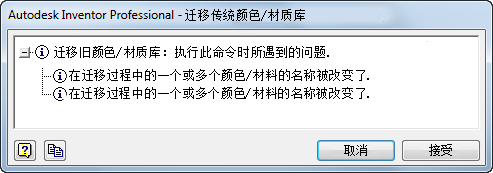

     注： 在移植过程中，如果材料或颜色名称发生更改，则可能会显示一个对话框。例如，名称“默认”将更改为“常规”。单击“接受”按钮以完成移植。


     图 3

3. 将旧颜色移植到外观库中。

   移植步骤与将旧材料移植到材料库中的步骤相同。

   注： 如果材料已移植到材料库中，则颜色将在同一时间自动移植。因此，在“外观浏览器”对话框中，您可以使用“打开现有库”加载移植的材料库。

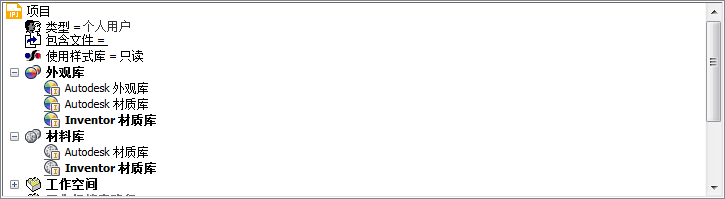

4. 配置您的项目以使用新库。请参见图 4。


   图 4

   • 启动“项目”命令。
   • 在任何项目中，请将光标悬停在外观库或材料库条目的上方，访问关联菜单以添加库。
   • 在库条目中，访问关联菜单以删除所有不需要的库。
   • 在库条目中，访问关联菜单以设定激活的库。
   注： 库中可能包含材料和外观，或者可能仅包含外观。如果材料和颜色移植到一个库中，请将该库同时添加到项目的外观库和材料库中。如果将颜色移植到单独的库中，则将其仅添加到外观库条目中。
5. 将自定义模板样式复制到材料库或外观库。
   在 Inventor 2013 发布之前，我们可以使用样式管理向导或“保存样式”来将模板样式复制到样式库。但在 Inventor 2013 中，可以采用新方法将模板样式移植到材料库或外观库。步骤：

   • 备份模板以及材料库或外观库。

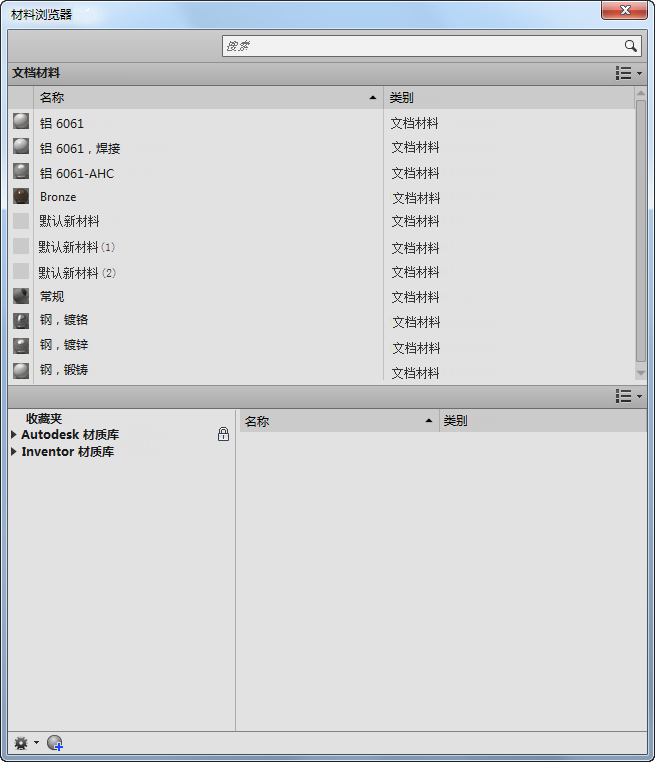

   • 打开模板，材料和颜色将移植为新的材料和外观（位于文档中）。保存模板后，移植过程会自动完成。请参见图 5。


     图 5

     注： 您可以通过执行以下操作，将移植的材料或外观添加到自定义库中：

     • 检查材料浏览器或外观浏览器的库部分，确认是否可以访问自定义库。
     • 在对话框的文档部分，将材料或外观拖动到合适的自定义库中，或者选择文档材料或外观，然后从关联菜单中选择“添加到”，再选择合适的自定义库。
     • 针对要添加到库中的所有文档材料或外观重复步骤 2。
6. 现有文件中移植的材料和颜色。

   若要移植任何文档，只需打开文档，然后开始工作。文档将自动转换为新格式。或者，您可以使用随 Inventor 一起安装的任务调度器实用程序批量移植文档。

有关详细信息，请参考 Autodesk Inventor 帮助中的“移植 Inventor 旧材料和颜色”。
