- 查看该项目文件是否设置为 Tutorial_Files.ipj。
- 单击“打开”命令，导航至“Assembly FEA 3”文件夹。

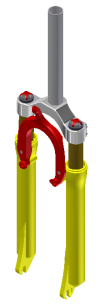

- 单击“Suspension-Fork_Complete.iam”，然后单击“打开”。或者，双击 .iam 文件。
- 使用“另存为”以新名称保存模型，例如“Suspension-Fork_Stress.iam”。没有必要对所有零部件都选“是”。
- 在模型浏览器中，依次展开“表达”文件夹和“详细等级”文件夹。
- 双击“所有零件均已抑制”详细等级表达。
- 在浏览器中，在以下零部件上单击鼠标右键，并清除“抑制”旁边的复选标记：
- Fork-Crown:1
- Fork-Slider:1
- Fork-Tube:1
- Fork-Slider_MIR:1
- Fork-Tube_MIR:1
- 在“详细等级”文件夹节点上单击鼠标右键，然后单击“新建详细等级”。
- 将新表达重命名为“应力详细等级”。
- 保存部件模型。
我们制作此详细等级，以利用表达的应力分析环境用途。
