接下来，我们要向结构件结构中的选定梁添加节点。自定义节点用于定义载荷、约束、释放和刚性连杆。
- 在“连接关系”面板中，单击“自定义节点”

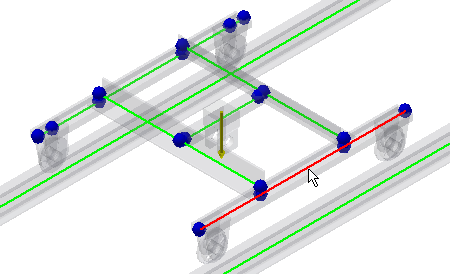

。使用平视显示仪 (HUD) 作为默认的编辑方式。它将提示您选择梁以便放置自定义节点。 - 选择梁，如下图所示。
- 在“偏移”编辑字段中输入 170 mm，然后单击“完毕”
。重复执行上述步骤来向同一个梁中插入其他自定义节点。单击“自定义节点”命令，选择梁，输入 2330 mm，然后单击“完毕”。 - 现在，我们要在平行的梁中插入自定义节点。在“连接关系”面板中，单击“自定义节点”。

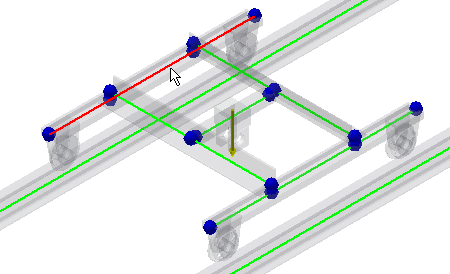

- 选择梁，如图所示。
- 在“偏移”编辑字段中输入 170 mm，然后单击“完毕”。重复执行上述步骤来向同一个梁中插入其他自定义节点。单击“自定义节点”命令，选择梁，输入 2330 mm，然后单击“完毕”。
