我们还要将在车轮下的轨道中插入自定义节点。然后，将使用这些节点创建刚性连杆。
- 在“连接关系”面板中，单击“自定义节点”

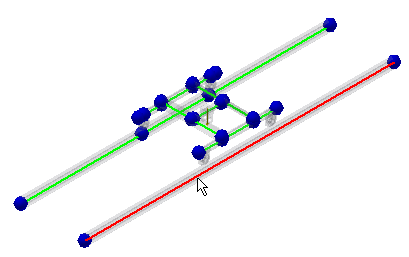

。 - 选择梁，如图所示。
- 在“偏移”编辑字段中输入 6080 mm，然后单击“完毕”
。在同一个梁中插入其他自定义节点。单击鼠标右键，然后选择“重复自定义节点”。选择同一个梁，输入 3920 mm，然后单击“完毕”。 - 现在，我们要在平行的梁中插入自定义节点。在“连接关系”面板中，单击“自定义节点”。

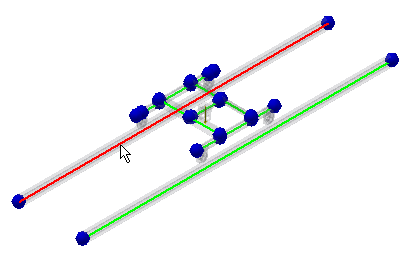

- 选择梁，如图所示。
- 在“偏移”编辑字段中输入 6080 mm，然后单击“完毕”。在同一个梁中插入其他自定义节点。单击鼠标右键，然后选择“重复自定义节点”。选择同一个梁，输入 3920 mm，然后单击“完毕”。
我们已插入了进行分析所需的全部自定义节点。自定义节点列在浏览器中的“Nodes”文件夹中。指定其编号的顺序就是其定义顺序，从第一个可用的节点编号开始。
注： 还可以在图形窗口中显示节点编号。在“显示”面板中，单击“节点标签”
。
。
