接下来，我们将通过添加结构约束和载荷来定义边界条件。我们首先从约束开始。
注： 对于结构件分析，约束是必不可少的。如果启动的分析中没有约束，则一个对话框将打开并显示错误消息：“未定义约束。”
- 在“约束”面板中，单击“孔销连接”

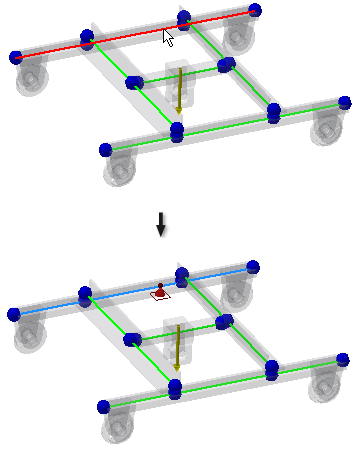

。对话框将显示，且“原始坐标系”选择器处于激活状态。 - 选择梁，如图所示。将显示孔销连接的预览。
-
确保选择“孔销连接”对话框中的“绝对”选项。我们要插入的偏移值使用从梁的起始端开始测量的绝对值。
注： 可以使用“显示”面板中的“本地系统”命令
来显示梁坐标系，以便轻松定义梁的起始端。 - 在“孔销连接”对话框中，将“偏移”设为 170 mm，然后单击“确定”。将应用孔销连接。

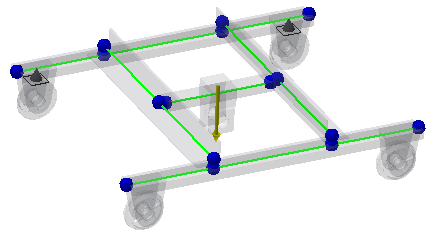

- 向同一个梁中插入第二个孔销连接。再次单击“约束”面板中的“孔销连接”。
- 选择同一个梁，然后将“偏移”设为 2330 mm。单击“确定”。
