向下一个梁添加约束
我们必须将孔销连接插入到装载车的另一侧。
在浏览器中，选择“约束”文件夹。单击鼠标右键，然后选择
“孔销连接”
。

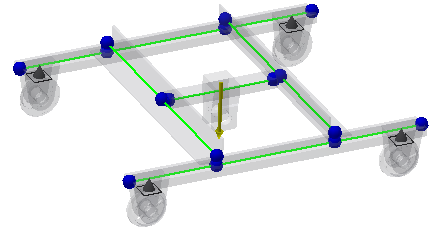

选择梁，如下图所示。将显示孔销连接的预览。
在
“孔销连接”
对话框中，将“偏移”设为
170 mm
，然后单击
“确定”
。孔销连接已应用。

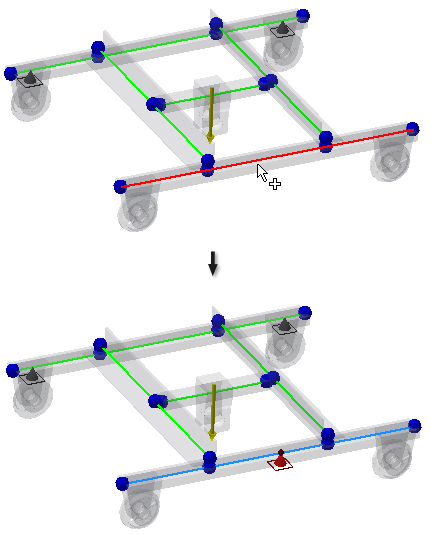

向同一个梁中插入第二个孔销连接。在浏览器中，选择
“约束”
文件夹。单击鼠标右键，然后选择
“孔销连接”
。
选择同一个梁，然后将“偏移”设为
2330 mm
。单击“
确定
”。
我们已经应用了所有必要的约束，因此现在我们可以添加载荷了。
