在下一部分中，我们将创建偏移曲面以用作修剪工具。
-

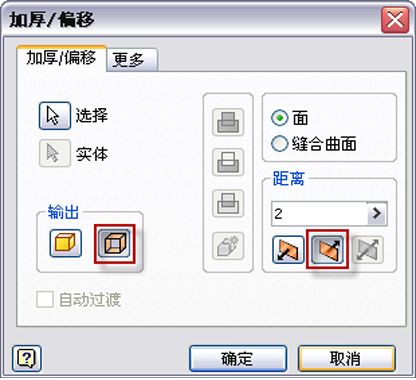

在“三维模型”选项卡的“曲面”面板上，启动“加厚/偏移”命令。 - 在对话框中，将“输出”设置为“曲面”，然后选择拉伸曲面作为选择项。将新曲面的方向设置为实体内部。将“距离”设置为 2 mm。单击“确定”创建曲面。
- 关闭拉伸曲面的可见性。
-

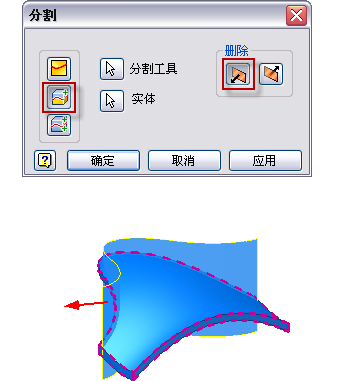

启动“分割”命令。 - 选择“修剪实体”选项；选择该曲面作为“分割工具”。确保要删除的一侧指向远离材料的方向。 注： 旋转模型，以确定要删除的侧面箭头指向远离实体的方向。您还可以选择第二个删除方向，而不是下图中所指示的方向。只要输出是正确的，可以接受不同的方向。
- 单击“确定”删除材料。

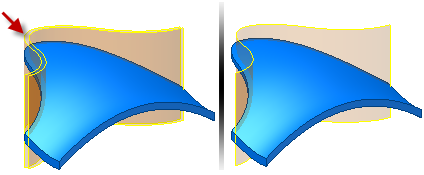

- 关闭曲面的可见性。

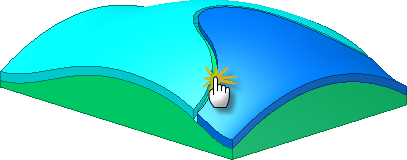

- 打开所有实体的可见性。请注意，实体之间有 2 mm 的间隙。
- 保存文件。
这样便完成了本教程的样条曲线和曲面加工部分。若要完成零件，您可以继续学习本教程。
